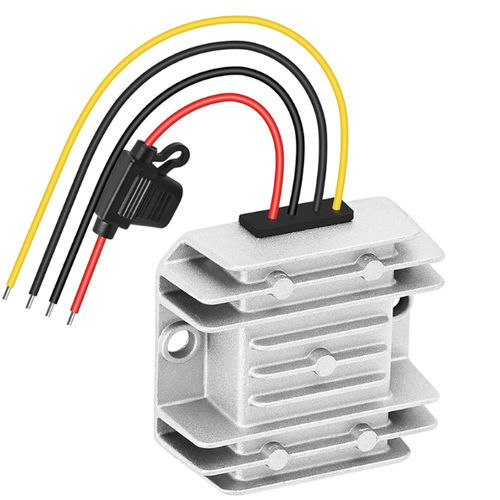

Convertisseur DC/DC non-isolé

élévateurréguléencapsulé

Vue d'ensemble
Convertisseur DC-DC boost à haute efficacité conçu pour convertir une entrée nominale 12V en une sortie régulée 24V (24V ±0,25V). Disponible en modèles multiples de 1A à 60A. Topologie non isolée et indice de protection IP67 pour environnements industriels exigeants.

Caractéristiques principales

• Redressement synchrone pour améliorer l'efficacité de conversion
• Filtre à condensateur à résistance interne et encapsulage en silicone organique pour résistance aux hautes températures
• Facteurs de forme compacts et haute puissance : 1A–15A (compacts) et 20A–60A (haute puissance)
• Protection environnementale : anti-choc, anti-chute, résistant à l'humidité et à la poussière
• Haute efficacité de transfert (typ. jusqu'à 96 % selon modèles ; 90 % indiqué pour les entrées haute intensité)
• Indice d'étanchéité IP67

Protections et certifications

• Puce de protection intégrée : protection contre la surchauffe et le surcourant
• Plage de fonctionnement : -20°C à 85°C ; seuil de surchauffe environ 150°C
• Certificats : CE / FCC / RoHS

Modèles et données mécaniques

• Groupes de modèles : 1A–15A (compacts) et 20A–60A (haute puissance)
• Exemples de puissance de sortie (1A–15A) : 1A→24W ; 2A→48W ; 3A→72W ; 5A→120W ; 6A→144W ; 8A→192W ; 10A→240W ; 12A→288W ; 15A→360W
• Dimensions/poids 1A–3A : 66×57×22 mm / 0,1 kg ; 5A–8A : 74×74×32 mm / 0,26 kg
• Exemples 20A–60A : 20A→480W ; 25A→600W ; 30A→720W ; 40A→960W ; 50A→1200W ; 60A→1440W
• Dimensions/poids 20A–25A : 100×80×38 mm / 0,5 kg ; 30A–40A : 150×127×63 mm / 1,6 kg ; 50A–60A : 220×127×63 mm / 2,5 kg

Spécifications électriques

• Entrée : DC12V nominal (la page indique des plages 9V–16V et 9V–20V selon les entrées)
• Sortie : DC24V ±0,25V
• Topologie : non isolée (entrée et sortie partagent une référence)
• Efficacité typique : jusqu'à 96 % (dépend du modèle) ; 90 % indiqué pour plusieurs modèles haute intensité
• Protections : surtempérature et surcourant gérées par puce de protection

Installation et précautions

• Respecter les indications sur l'étiquette et la fiche technique pour le câblage ; ne pas inverser la polarité (une inversion peut endommager le module)
• Ne pas inverser les connexions d'entrée et de sortie ; un câblage incorrect peut provoquer des dégâts ou un incendie
• Veiller à ce que la puissance de la charge ne dépasse pas la capacité continue maximale du modèle choisi
