Capteur de proximité inductif CL30-RN15AK1/S
cylindriqueM30avec fonction de commutation

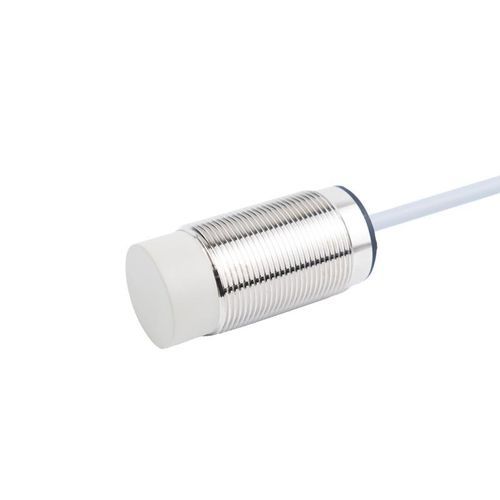

Capteur de proximité inductif - CL30-RN15AK1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RN15AK1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED, sans contact
Plage de mesure

1,5 cm
(0,59 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Présentation du produit
  • Modèle : CL30-RN15AK1/S
  • Série : capteurs de proximité inductifs série CL30
  • Type : version basse température
  • Principe de détection : inductif (pour détection des métaux)
  • Boîtier : cylindrique, M30
  • Distance de détection : 15 mm
  • Sortie : AC 2 fils normalement ouverte (AC 2‑fils NO)


Caractéristiques techniques
  • Distance de détection : 15 mm
  • Longueur de câble : 2 m
  • Direction de détection : avant
  • Fréquence de réponse : 25 Hz
  • Temps de réponse : 20 ms
  • Objets détectables : objets métalliques
  • Particularité : résistant aux basses températures
  • Accessoires : certificat de conformité
  • Hystérésis : inférieur à 10% de la distance de détection
  • Objet d'essai standard : fer 45×45×1 mm
  • Dérive thermique : dans la plage -40~+80 °C, variation ≤ ±15% par rapport à +23 °C
  • Matériaux : boîtier laiton nickelé ; face détectrice PTFE ; câble PVC


Paramètres mécaniques/électriques
  • Type de sortie : AC 2 fils NO
  • Tension d'alimentation : AC 24~220 V
  • Mode d'alimentation : 2 fils AC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastré
  • Indicateur : LED de sortie jaune
  • Influence de la tension : ±15% de la tension nominale → variation de distance ≤ ±1%
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤1,7 mA
  • Résistance aux chocs : 500 m/s², 3 fois dans chaque direction X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (entre parties sous tension et boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h dans chaque direction X, Y, Z
  • Poids : 160 g


Environnement d'utilisation
  • Température d'utilisation : -40 ~ +80 °C


Caractéristiques / données techniques
  • Modèle : CL30-RN15AK1/S
  • Série : CL30 capteurs inductifs
  • Principe : inductif (métal)
  • Distance de détection : 15 mm
  • Dimensions : M30 (cylindre)
  • Alimentation : AC 24~220 V (2 fils AC)
  • Sortie : AC 2 fils NO, tout-ou-rien, 5–200 mA
  • Protection : IP67
  • Câble : câble moulé 2 m, PVC
  • Matériaux : boîtier laiton nickelé; face détectrice PTFE
  • Plage de températures : -40 ~ +80 °C
  • Fréquence/temps de réponse : 25 Hz / 20 ms
  • Hystérésis : <10% de la distance de détection
  • Cible standard : fer 45×45×1 mm
  • Poids : 160 g
