Capteur de proximité inductif CL18-RF5DL1/S
cylindriqueM18avec fonction de commutation

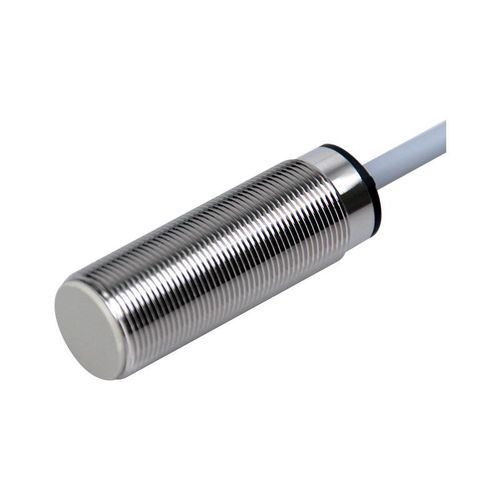

Capteur de proximité inductif - CL18-RF5DL1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RF5DL1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
fils nus
Tension d'alimentation
DC
Montage
noyé, non-noyé
Matériau
en laiton, en PVC, en PTFE
Autres caractéristiques
sans contact
Plage de mesure

0,5 cm
(0,2 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Produit
  • Série : Capteurs de proximité CL18
  • Type : Version basse température
  • Distance de détection : 5 mm
  • Forme : Cylindrique
  • Principe de détection : Inductif
  • Dimensions : M18
  • Sortie : DC 2 fils NO
  • Longueur de câble : 2 m


Spécifications techniques
  • Direction de détection : Avant
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs
  • Objets détectables : Métal (objet de référence : fer 18×18×1 mm)
  • Hystérésis : Inférieure à 10% de la distance de détection
  • Dérive en température : ±15% de la distance de détection sur la plage -40 ~ +80 °C (référence +23 °C)
  • Accessoires : 2 écrous, 1 rondelle dentelée interne, certificat de conformité


Paramètres mécaniques / électriques
  • Mode de sortie : DC 2 fils NO
  • Tension d'alimentation : DC 12–24 V
  • Type d'alimentation : 2 fils continu
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal tout ou rien
  • Mode de fonctionnement : Normalement ouvert (NO)
  • Montage : Enfoui/affleurant
  • Témoin : LED jaune de sortie
  • Tension résiduelle : ≤3 V (≤5 V non polarisé), mesurée à 100 mA, câble 2 m
  • Influence de la tension : Variation de ±1% de la distance de détection pour ±15% de variation de l'alimentation
  • Courant de charge : 100 mA (avec câble 2 m)
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Capacité de commutation : <100 mA
  • Courant de fuite : <0,8 mA
  • Résistance aux chocs : 500 m/s², directions X/Y/Z, 3 fois
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre partie active et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, directions X/Y/Z, 2 h
  • Poids : 100 g


Environnement d'utilisation
  • Température de fonctionnement : -40 ~ +80 °C


Remarques
  • Objet de référence : fer 18×18×1 mm
  • Accessoires fournis : 2 écrous, 1 rondelle dentelée interne, certificat de conformité


Caractéristiques / spécifications techniques
  • Référence : CL18-RF5DL1/S
  • Série : CL18
  • Distance de détection : 5 mm
  • Forme : M18 (cylindrique)
  • Principe : Inductif
  • Sortie : DC 2 fils, normalement ouvert (NO)
  • Alimentation : DC 12–24 V
  • Longueur de câble : 2 m
  • Fréquence de réponse : 800 Hz (temps de réponse 625 μs)
  • Indice de protection : IP67
  • Température de service : -40 ~ +80 °C
  • Matériaux : Boîtier en laiton nickelé, face de détection PTFE, câble PVC
  • Poids : 100 g
