Capteur de proximité inductif CL08-RN2DN1/S
cylindriqueM8avec fonction de commutation

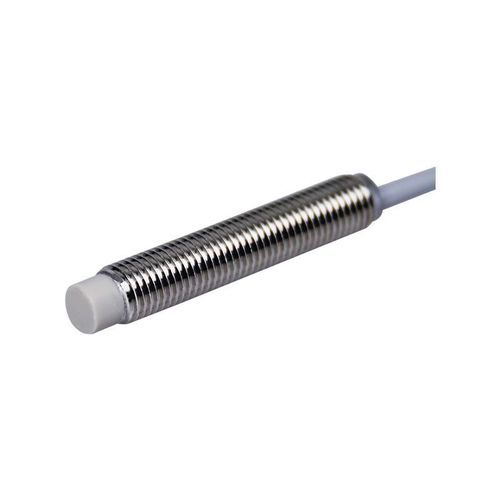

Capteur de proximité inductif - CL08-RN2DN1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN2DN1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN2DN1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation - image - 2
Capteur de proximité inductif - CL08-RN2DN1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Présentation
  • Modèle : CL08-RN2DN1/S
  • Série : capteurs de proximité inductifs série CL08


Caractéristiques principales
  • Type : version basse température
  • Distance de détection : 2 mm
  • Boîtier : cylindrique
  • Principe : inductif
  • Format / filetage : M8
  • Sortie : NPN, normalement ouvert (NO)
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : face
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Cible : objets métalliques


Accessoires
  • Écrous ×2, rondelle dentée interne ×1, certificat


Autres informations
  • Hystérésis : < 10 % de la distance de détection
  • Cible standard : fer 8×8×1 mm
  • Dérive en fonction de la température : ±15 % entre -40 et +80°C par rapport à +23°C
  • Matériaux : boîtier laiton nickelé ; face de détection Teflon ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : non enterré
  • Courant consommé : < 15 mA
  • Indicateur : voyant de sortie jaune
  • Circuits de protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : ±1 % de variation de la distance de détection pour ±15 % d'écart d'alimentation
  • Courant de charge : < 100 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V) entre parties sous tension et boîtier
  • Résistance aux chocs : 500 m/s², 3 chocs en X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz pendant 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm, 2 h en X, Y, Z
  • Poids : 50 g


Conditions d'utilisation
  • Température d'utilisation : -40 à +80°C
