Capteur de proximité inductif CL18-RN8DN1/S
cylindriqueM18avec fonction de commutation

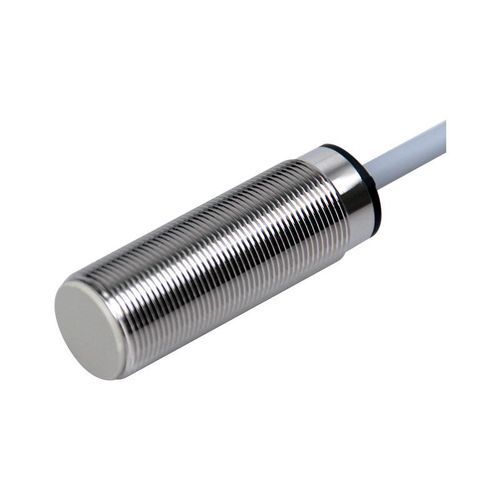

Capteur de proximité inductif - CL18-RN8DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RN8DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, NPN
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED, 3 fils
Plage de mesure

0,8 cm
(0,31 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Produit
  • Nom : série CL18 capteur de proximité inductif, modèle CL18-RN8DN1/S
  • Type de produit : résistant aux basses températures
  • Distance de détection : 8 mm
  • Boîtier : cylindrique, M18
  • Principe de détection : inductif
  • Sortie : NPN, normalement ouverte (NO)


Caractéristiques / spécifications techniques
  • Longueur de câble : 2 m
  • Direction de détection : face avant
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Objet détecté : matériaux métalliques
  • Exigence spéciale : résistance aux basses températures
  • Accessoires fournis : 2 écrous, 1 rondelle dentée, certificat
  • Hystérésis : <10 % de la distance de détection
  • Cible standard de test : fer 24 × 24 × 1 mm
  • Dérive de température : variation de distance de détection ±15 % dans la plage -40 à +80 °C (référence +23 °C)
  • Matériaux : boîtier – laiton nickelé ; surface de détection – PTFE ; câble – PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastré
  • Consommation : <15 mA
  • Indicateur : LED jaune de sortie
  • Circuits de protection : protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : variation de distance <±1 % pour une variation d'alimentation ±15 %
  • Courant de charge maximal : <100 mA
  • Résistance d'isolement : >50 MΩ (mesurée DC 500 V entre parties actives et boîtier)
  • Résistance aux chocs : 500 m/s², 3 chocs en X, Y, Z
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h en X, Y, Z
  • Poids : 100 g


Environnement d'utilisation
  • Température de fonctionnement : -40 à +80 °C


Caractéristiques principales
  • Modèle : CL18-RN8DN1/S
  • Série : CL18
  • Type : capteur de proximité inductif résistant aux basses températures
  • Distance de détection : 8 mm
  • Boîtier : M18, laiton nickelé
  • Sortie : NPN, normalement ouverte (NO)
  • Tension d'alimentation : DC 12–24 V
  • Courant de sortie max. : <100 mA
  • Consommation : <15 mA
  • Indice de protection : IP67
  • Plage de température : -40 à +80 °C
  • Longueur de câble : 2 m
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
