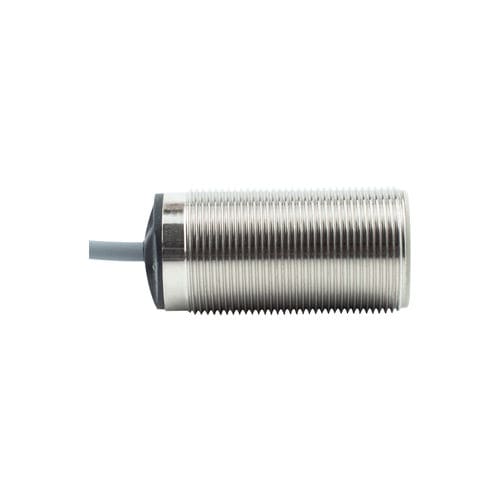

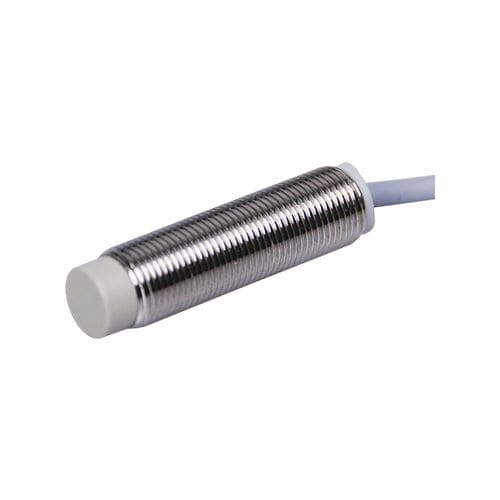

Capteur de proximité inductif CL12-RN4DP1-S
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RN4DP1-S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RN4DP1-S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
PNP, avec fonction de commutation
Connexion électrique
fils nus
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
non-noyé
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Max: 4 mm
(0,16 in)

Min: 0 mm
(0 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Présentation
  • Type : capteur inductif résistant au froid
  • Modèle : CL12-RN4DP1/S
  • Distance de détection : 4 mm
  • Format : cylindre M12
  • Principe : inductif
  • Sortie : PNP normalement ouverte (NO)
  • Connexion : câble moulé 2 m


Spécifications techniques
  • Objet d'essai standard : fer 12 × 12 × 1 mm
  • Hystérésis : < 10 % de la distance de détection
  • Dérive en température : ±15 % max de la distance de détection sur -40 à +80 °C par rapport à +23 °C
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Type de cible détectée : pièces métalliques
  • Direction de détection : avant


Paramètres mécaniques / électriques
  • Tension d'alimentation : DC 12–24 V
  • Câblage : trois fils DC
  • Courant consommé : < 15 mA
  • Sortie : PNP NO (contact)
  • Courant de charge : < 100 mA
  • Indicateur : LED de sortie jaune
  • Protections : protection contre les courts-circuits et les surtensions d'alimentation
  • Influence de la tension : variation de la distance de détection < ±1 % pour ±15 % de variation de l'alimentation
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux chocs : 500 m/s², 3 chocs en X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h en X, Y, Z
  • Mode de fonctionnement : normalement ouverte
  • Montage : non encastrable (non affleurant)
  • Indice de protection : IP67
  • Poids : 65 g


Environnement d'utilisation
  • Température ambiante : -40 à +80 °C


Accessoires et norme d'essai
  • Accessoires fournis : écrous ×2, rondelle dentée interne ×1, certificat de conformité
  • Objet d'essai standard : plaque en fer 12 × 12 × 1 mm
