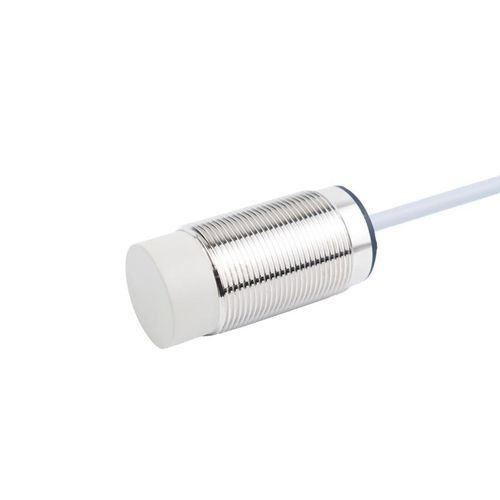

Capteur de proximité inductif CL30-RF10DL1/S
cylindriqueM30avec fonction de commutation

Capteur de proximité inductif - CL30-RF10DL1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RF10DL1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, 2 fils
Connexion électrique
fils nus
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Plage de mesure

1 cm
(0,39 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Nom du produit
  • Série : capteurs inductifs CL30 · Modèle : CL30-RF10DL1/S
  • Marque : 长江传感


Présentation
  • Type : version résistante au froid
  • Distance de détection : 10 mm
  • Boîtier : cylindrique, M30
  • Principe de détection : inductif (pour cibles métalliques)
  • Sortie : DC 2 fils, normalement ouverte (NO)


Spécifications techniques
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : avant
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs
  • Objets détectables : métal
  • Particularité : résistance aux basses températures
  • Accessoires : certificat de conformité
  • Hystérésis : < 10 % de la distance de détection
  • Échantillon standard : fer 30×30×1 mm
  • Dérive en température : ±15 % sur la plage -40 à +80 °C par rapport à +23 °C
  • Matériaux : boîtier en laiton nickelé ; face de détection en PTFE ; câble en PVC
  • Poids : 160 g


Paramètres mécaniques / électriques
  • Type de sortie : DC 2 fils NO
  • Tension d'alimentation : DC 12–24 V
  • Mode d'alimentation : 2 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode d'action : normalement ouvert
  • Montage : encastré (flush)
  • Indicateur : témoin de sortie jaune
  • Tension résiduelle : < 3 V (non polarité < 5 V) à 100 mA, câble 2 m
  • Influence de la tension : variation de distance ≤ ±1 % pour ±15 % d'écart d'alimentation
  • Courant de charge : 100 mA (câble 2 m)
  • Résistance d'isolement : >50 MΩ (DC 500 V) entre parties actives et boîtier
  • Capacité de commutation : <100 mA
  • Courant de fuite : <0,8 mA
  • Résistance aux chocs : 500 m/s², directions X/Y/Z, 3 fois
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, directions X/Y/Z, 2 h


Environnement d'utilisation
  • Température de fonctionnement : -40 à +80 °C


Caractéristiques / données techniques
  • Modèle : CL30-RF10DL1/S
  • Série : capteurs inductifs CL30
  • Distance de détection : 10 mm
  • Dimensions : M30
  • Principe : inductif (cibles métalliques)
  • Sortie : DC 2 fils normalement ouverte (NO)
  • Tension d'alimentation : DC 12–24 V
  • Indice de protection : IP67
  • Longueur de câble : 2 m (moulé)
  • Fréquence / temps de réponse : 800 Hz / 625 μs
  • Température de fonctionnement : -40 à +80 °C
  • Matériaux : boîtier laiton nickelé, face PTFE, câble PVC
  • Poids : 160 g
