Capteur de proximité inductif CL30-RF10DN1/S
cylindriqueM30avec fonction de commutation

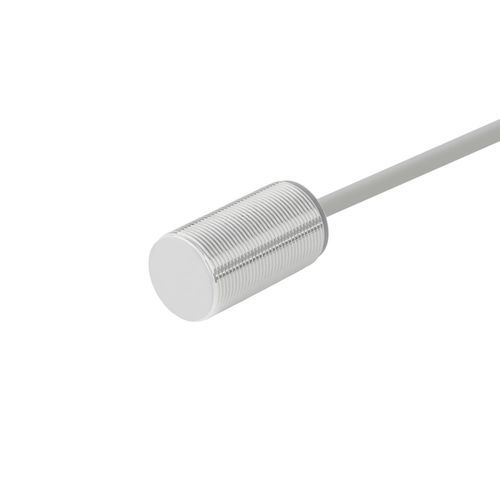

Capteur de proximité inductif - CL30-RF10DN1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RF10DN1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC
Niveau de protection
IP67
Applications
industriel
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

1 cm
(0,39 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Produit
  • Modèle: CL30-RF10DN1/S
  • Série: Capteurs de proximité inductifs série CL30


Aperçu
  • Type: Version basse température
  • Distance de détection: 10 mm
  • Forme: Cylindrique
  • Principe de détection: Inductif
  • Diamètre / Taille: M30
  • Sortie: NPN, normalement ouverte (NO)
  • Longueur du câble: 2 m (câble moulé)


Spécifications techniques
  • Direction de détection: Avant
  • Fréquence de réponse: 800 Hz
  • Temps de réponse: 625 μs
  • Objets détectables: Objets métalliques (cible standard: fer 30×30×1 mm)
  • Hystérésis: < 10% de la distance de détection
  • Dérive thermique: Pour -40 à +80 °C, référence +23 °C, variation de la distance de détection dans ±15%
  • Matériaux: Boîtier: laiton nickelé; face détectrice: PTFE (Téflon); câble: PVC
  • Accessoires: Certificat


Paramètres mécaniques / électriques
  • Sortie: NPN, normalement ouverte (NO)
  • Tension d'alimentation: DC 12–24 V
  • Alimentation: Trois fils, courant continu
  • Indice de protection: IP67
  • Connexion: Câble moulé
  • Type de signal: Signal de commutation
  • Mode de fonctionnement: Normalement ouvert
  • Montage: Enfichable / encastré
  • Courant consommé: < 15 mA
  • Indicateur: LED de sortie jaune
  • Circuits de protection: Protection contre les court-circuits et surtensions
  • Influence de la tension: À ±15% de la tension nominale, variation de la distance de détection ≤ ±1%
  • Courant de charge: < 100 mA
  • Résistance d'isolement: > 50 MΩ (DC 500 V)
  • Résistance aux chocs: 500 m/s², directions X/Y/Z, 3 fois
  • Tension d'isolement: AC 1000 V, 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, X/Y/Z, 2 h
  • Poids: 160 g


Environnement d'utilisation
  • Température de fonctionnement: -40 à +80 °C


Applications recommandées
  • Industrie électronique (3C)
  • Systèmes de parking automatisés
  • Logistique et entreposage


Documentation
  • Manuel produit (PDF) disponible


Caractéristiques principales
  • Modèle: CL30-RF10DN1/S
  • Distance de détection: 10 mm
  • Filetage: M30
  • Sortie: NPN NO
  • Alimentation: DC 12–24 V
  • Câble: 2 m (moulé)
  • Indice de protection: IP67
  • Fréquence de réponse: 800 Hz
  • Température de fonctionnement: -40 à +80 °C
  • Poids: 160 g
