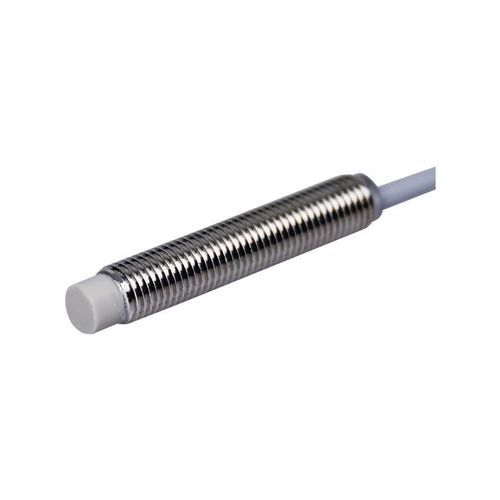

Capteur de proximité inductif CL08-RN2DL1/ScylindriqueM8avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M8
- Signal de sortie
- avec fonction de commutation, 2 fils
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- fileté
- Matériau
- en laiton, en PVC, en PTFE
- Niveau de protection
- IP67
- Autres caractéristiques
- avec source lumineuse à LED
- Plage de mesure
0,2 cm
(0,08 in)- Température de process
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Description
Présentation produit
Caractéristiques techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Accessoires et normes
Caractéristiques / synthèse technique
- Série: capteurs de proximité inductifs CL08
- Modèle: CL08-RN2DL1/S
- Type: version résistante aux basses températures
- Distance de détection: 2 mm
- Forme: cylindrique (M8)
- Principe de détection: inductif
- Sortie: DC 2 fils, normalement ouvert (NO)
- Longueur de câble: 2 m (câble moulé)
Caractéristiques techniques
- Fréquence de réponse: 500 Hz
- Temps de réponse: 1 ms
- Objets détectables: matériaux métalliques (objet d'essai standard: fer 8×8×1 mm)
- Hystérésis: <10% de la distance de détection
- Dérive thermique: ±15% de la distance de détection sur -40 à +80°C (réf. +23°C)
- Matériaux: boîtier en laiton nickelé; face de détection en PTFE; câble en PVC
Paramètres mécaniques / électriques
- Tension d'alimentation: DC 12–24 V
- Alimentation/connexion: DC 2 fils
- Indice de protection: IP67
- Connexion: câble moulé
- Type de signal: sortie tout ou rien
- Mode de fonctionnement: normalement ouvert (NO)
- Indicateur: LED de sortie jaune
- Tension résiduelle: <3 V (<5 V pour non polarisé) à 100 mA, câble 2 m
- Courant de charge: 100 mA (câble 2 m)
- Capacité de commutation: <100 mA
- Courant de fuite: <0,8 mA
- Résistance d'isolement: ≥50 MΩ (mesureur Mégaohm DC 500 V)
- Tension d'essai: AC 1000 V 50/60 Hz 1 min (parties sous tension vs boîtier)
- Résistance aux chocs: 500 m/s², 3 fois X/Y/Z
- Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, 2 h X/Y/Z
- Poids: 50 g
Environnement d'utilisation
- Température de fonctionnement: -40 à +80°C
Accessoires et normes
- Fournis: 2 écrous, 1 rondelle dentée, certificat de conformité
- Objet d'essai standard: fer 8×8×1 mm
Caractéristiques / synthèse technique
- Modèle: CL08-RN2DL1/S
- Type: capteur inductif résistant au froid
- Détection: 2 mm sur cibles métalliques
- Format: cylindrique M8
- Sortie: DC 2 fils NO
- Tension: DC 12–24 V
- Indice: IP67
- Câble: 2 m PVC moulé
- Réponse: 500 Hz / 1 ms
- Température: -40 à +80°C
- Matériaux: laiton nickelé, face PTFE
- Poids: 50 g
