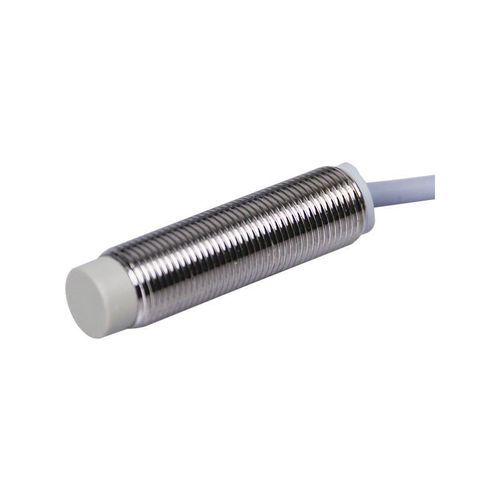

Capteur de proximité inductif CL12-RN4AK1/S
cylindriqueM122 fils

Capteur de proximité inductif - CL12-RN4AK1/S - CHANKO SENSOR - cylindrique / M12 / 2 fils
Capteur de proximité inductif - CL12-RN4AK1/S - CHANKO SENSOR - cylindrique / M12 / 2 fils
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
2 fils
Connexion électrique
fils nus
Tension d'alimentation
AC, 24 Vca, 220 Vca
Montage
non-noyé
Matériau
en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED
Plage de mesure

0,4 cm
(0,16 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Produit
  • Modèle: CL12-RN4AK1/S
  • Série: CL12
  • Type: Version basse température
  • Principe de détection: Inductif
  • Distance de détection: 4 mm
  • Diamètre / format: M12
  • Sortie: AC deux fils, NO (normalement ouvert)


Spécifications techniques
  • Longueur de câble: 2 m
  • Direction de détection: Face avant
  • Fréquence de réponse: 25 Hz
  • Temps de réponse: 20 ms
  • Cible: Objet métallique (essai standard: fer 12×12×1 mm)
  • Caractéristique: Résistance aux basses températures
  • Accessoires: 2 écrous, 1 rondelle dentée interne, certificat de conformité
  • Hystérésis: ≤ 10 % de la distance de détection
  • Dérive thermique: ±15 % dans la plage -40 à +80 °C (réf. +23 °C)
  • Matériaux: Boîtier en laiton nickelé; face détectrice en Téflon; câble en PVC


Paramètres mécaniques / électriques
  • Sortie: AC deux fils, NO
  • Tension d'alimentation: AC 24–220 V
  • Alimentation: Deux fils AC
  • Indice de protection: IP67
  • Connexion: Câble moulé
  • Type de signal: Tout-ou-rien (commutation)
  • Mode de fonctionnement: Normalement ouvert
  • Montage: Non encastré
  • Indicateur: LED de sortie jaune
  • Influence de la tension: ±15 % → variation de détection ≤ ±1 %
  • Résistance d'isolement: ≥ 50 MΩ (DC 500 V)
  • Capacité de commutation: 5–200 mA
  • Courant de fuite: ≤ 1,7 mA
  • Résistance aux chocs: 500 m/s², X/Y/Z 3 fois
  • Tension de tenue: AC 1000 V, 1 min (partie chargée vs boîtier)
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h
  • Poids: 65 g


Environnement d'utilisation
  • Température d'utilisation: -40 ~ +80 °C


Documentation et illustrations
  • Schéma de câblage et dessin des dimensions extérieures
  • Dessin de l'enveloppe pour version basse température
  • Manuel d'utilisation (PDF)


Caractéristiques / Résumé des spécifications
  • Série: CL12
  • Distance de détection: 4 mm
  • Boîtier: M12 cylindrique
  • Alimentation: AC 24–220 V, deux fils
  • Sortie: AC deux fils NO
  • Indice IP: IP67
  • Température d'utilisation: -40 à +80 °C
  • Poids: 65 g

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de CHANKO SENSOR
Plus d'informations sur le site de CHANKO SENSOR

Autres produits CHANKO SENSOR

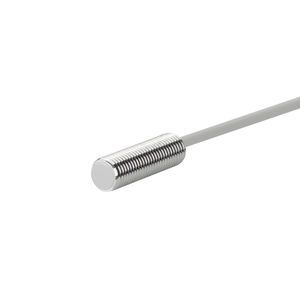

CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
