Capteur de proximité inductif CL08-RN2AK1/S
cylindriqueM8avec fonction de commutation

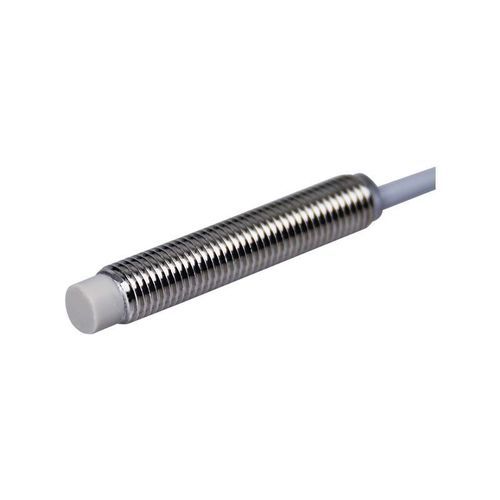

Capteur de proximité inductif - CL08-RN2AK1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN2AK1/S - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC, 24 Vca, 220 Vca
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Présentation du produit
  • Modèle : CL08-RN2AK1/S
  • Série : capteurs de proximité série CL08
  • Type de produit : résistant aux basses températures
  • Principe de détection : inductif (détection des pièces métalliques)
  • Dimensions : M8, corps cylindrique
  • Distance de détection : 2 mm
  • Sortie : AC deux fils normalement ouvert (AC 2 fils NO)
  • Longueur de câble : 2 m, câble moulé


Spécifications techniques
  • Direction de détection : frontale
  • Fréquence de réponse : 25 Hz
  • Temps de réponse : 20 ms
  • Objets détectables : objets métalliques
  • Cible standard : fer 8×8×1 mm
  • Hystérésis : inférieur à 10 % de la distance de détection
  • Dérive thermique : variation de la distance de détection dans ±15 % sur la plage -40 à +80°C par rapport à +23°C
  • Exigence spéciale : résistance au froid
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Matériaux : boîtier : laiton nickelé ; face détectrice : PTFE ; câble : PVC


Paramètres mécaniques / électriques
  • Tension d'alimentation : AC 24–220 V
  • Alimentation : AC deux fils
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : tout ou rien (commutation)
  • Mode de fonctionnement : normalement ouvert
  • Montage : non affleurant
  • Témoin : voyant de sortie jaune
  • Influence de la tension : variation de la distance de détection dans ±1 % pour une variation d'alimentation de ±15 %
  • Résistance d'isolement : ≥50 MΩ (mesurée avec mégohmmètre DC 500 V) entre parties actives et boîtier
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤1,7 mA
  • Résistance aux chocs : 500 m/s², directions X/Y/Z, 3 fois chacune
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, directions X/Y/Z, 2 h chacune
  • Poids : 50 g


Environnement d'utilisation
  • Température d'utilisation : -40 à 80°C


Caractéristiques / synthèse des spécifications
  • Série : série CL08 (capteurs de proximité)
  • Distance de détection : 2 mm
  • Forme / structure : M8 cylindrique
  • Sortie / alimentation : AC deux fils, NO, AC 24–220 V
  • Protection et fiabilité : IP67 ; résistance aux chocs, aux vibrations, tenue diélectrique et haute résistance d'isolement
  • Objets cibles : pièces métalliques, cible standard fer 8×8×1 mm
  • Plage de température de fonctionnement : -40 à +80°C (conception pour basses températures)
