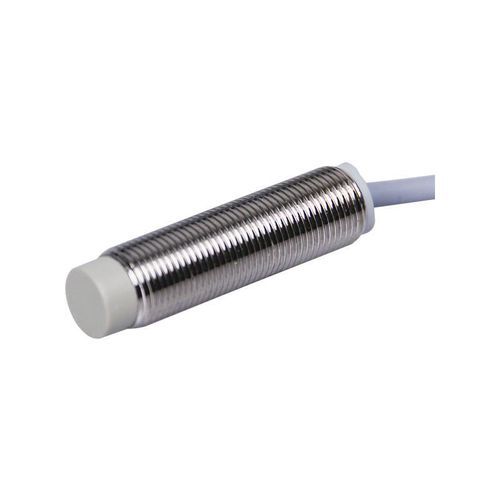

Capteur de proximité inductif CL12-RN4DL1/S
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RN4DL1/S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RN4DL1/S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED
Plage de mesure

0,4 cm
(0,16 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Nom du produit
  • CL12-RN4DL1/S — capteur de proximité inductif série CL12


Aperçu
  • Type : version basse température
  • Distance de détection : 4 mm
  • Boîtier : cylindrique (M12)
  • Principe de détection : inductif
  • Sortie : CC deux fils, normalement ouverte (NO)


Emballage / Accessoires
  • Inclus : 2 écrous, 1 rondelle dentée, certificat de conformité


Contrôle / Dimensions
  • Schéma de câblage et dessins de dimensions pour la version basse température fournis (la fiche produit contient les images correspondantes)


Environnement d'utilisation
  • Température ambiante : -40 à +80 °C


Caractéristiques / Spécifications
  • Type : basse température
  • Distance de détection : 4 mm
  • Boîtier : cylindrique (M12)
  • Principe : inductif
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : frontale
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectés : éléments métalliques (cible standard : fer 12×12×1 mm)
  • Hystérésis : inférieure à 10 % de la distance de détection
  • Dérive en fonction de la température : ±15 % dans la plage -40 à +80 °C par rapport à +23 °C
  • Matériaux : boîtier – laiton nickelé ; face de détection – PTFE ; câble – PVC
  • Type de sortie : CC deux fils, normalement ouverte (NO)
  • Tension d'alimentation : CC 12–24 V
  • Alimentation : deux fils CC
  • Indice de protection : IP67

  • Connexion : câble moulé
  • Type de signal : tout ou rien
  • Mode de fonctionnement : normalement ouvert
  • Fixation : non encastrable
  • Indicateur : LED de sortie jaune
  • Tension résiduelle : inférieure à 3 V (sans polarité : inférieure à 5 V) à 100 mA, câble 2 m
  • Influence de la tension : variation de distance ≤ ±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : 100 mA (câble 2 m)
  • Résistance d'isolement : ≥50 MΩ (DC 500 V entre parties sous tension et boîtier)
  • Capacité de commutation : inférieure à 100 mA
  • Courant de fuite : inférieur à 0,8 mA
  • Résistance aux chocs : 500 m/s², 3 chocs dans chaque direction X/Y/Z
  • Tension d'essai : AC 1000 V, 1 min (entre parties sous tension et boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h par direction X/Y/Z
  • Poids : 65 g
