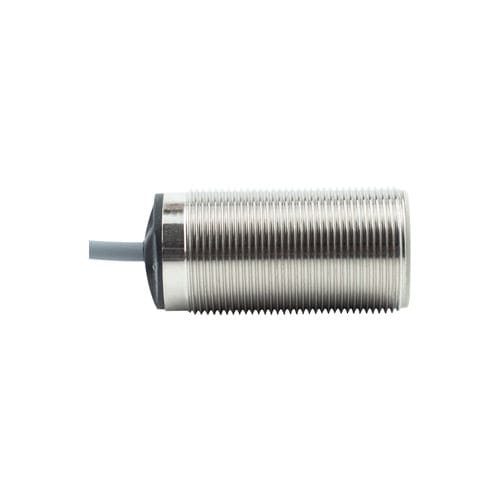

Capteur de proximité inductif CL12-RF2DN1-S
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RF2DN1-S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF2DN1-S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 2 mm
(0,08 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Présentation du produit
  • Nom du produit : CL12-RF2DN1/S
  • Série : capteurs de proximité inductifs CL12
  • Type : capteur de proximité inductif, version basse température
  • Distance de détection : 2 mm
  • Boîtier : cylindrique M12
  • Principe de détection : inductif
  • Sortie : NPN normalement ouverte (NO)


Caractéristiques techniques
  • Objet standard : fer 12×12×1 mm
  • Hystérésis : < 10 % de la distance de détection
  • Dérive thermique : ±15 % sur la plage -40 à +80 °C (référence +23 °C)
  • Fréquence/temps de réponse : 800 Hz / 625 μs
  • Accessoires : 2 écrous, 1 rondelle à dents, certificat de conformité


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé, longueur 2 m
  • Type de signal : contact tout-ou-rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : affleurant
  • Consommation : <15 mA
  • Indicateur : LED de sortie jaune
  • Protection : protection contre les courts-circuits et les surtensions
  • Influence de la tension : variation de détection ≤ ±1 % pour ±15 % d'alimentation
  • Courant de charge max : ≤100 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min
  • Résistance aux chocs : 500 m/s², 3 chocs par axe X/Y/Z
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Masse : 65 g


Environnement d'utilisation
  • Température d'utilisation : -40 à +80 °C


Informations complémentaires
  • Documents inclus : schéma de câblage pour version à câble moulé et dessin de cotes pour la version basse température
