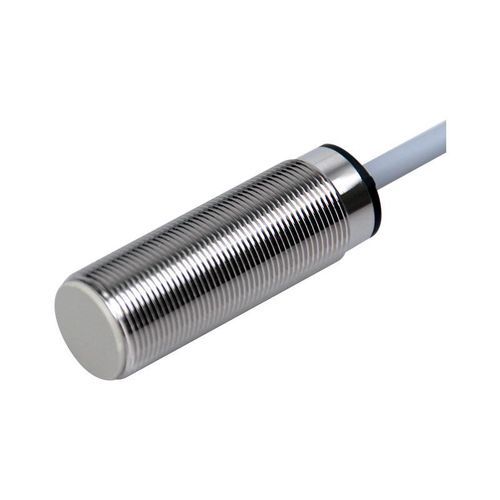

Capteur de proximité inductif CL18-RF5DN1/S
cylindriqueM18avec fonction de commutation

Capteur de proximité inductif - CL18-RF5DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RF5DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RF5DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation - image - 2
Capteur de proximité inductif - CL18-RF5DN1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Autres caractéristiques
3 fils
Plage de mesure

0,5 cm
(0,2 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Produit
  • Série / Modèle : CL18 / CL18-RF5DN1/S
  • Type : Version basse température
  • Distance de détection : 5 mm (métal)
  • Principe : Inductif
  • Boîtier : M18 cylindrique, laiton nickelé
  • Sortie : NPN NO (normalement ouverte)


Caractéristiques principales
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : frontale
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs
  • Objet détecté : pièces métalliques
  • Particularité : fonctionnement basse température
  • Indice de protection : IP67


Spécifications techniques
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : trois fils DC
  • Consommation : <15 mA
  • Courant de charge : <100 mA
  • Hystérésis : <10 % de la distance de détection
  • Objet standard : fer 18 × 18 × 1 mm
  • Dérive thermique : ±15 % de la distance de détection sur -40 à +80 °C (référence +23 °C)
  • Matériaux : boîtier laiton nickelé ; face de détection Téflon ; câble PVC
  • Accessoires inclus : écrous ×2, rondelle dentée ×1, certificat de conformité


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Connexion : câble moulé
  • Type de signal : sortie tout-ou-rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastrable
  • Voyant : témoin de sortie jaune
  • Circuits de protection : protection contre court-circuit et surtension
  • Influence de la tension : variation de détection ≤ ±1 % pour ±15 % de variation d'alimentation
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux chocs : 500 m/s², 3 chocs sur X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h sur X, Y, Z
  • Poids : 100 g


Environnement d'utilisation
  • Température de fonctionnement : -40 ~ +80 °C
