Capteur de proximité inductif CL12-RF2DL1/S
cylindriqueM12avec fonction de commutation

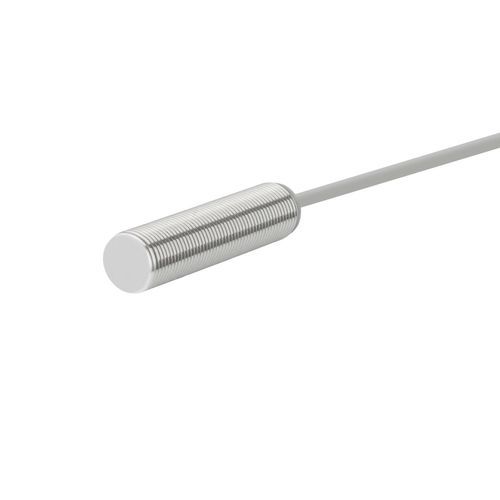

Capteur de proximité inductif - CL12-RF2DL1/S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF2DL1/S - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Applications
industriel
Autres caractéristiques
sans contact
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Nom du produit
  • CL12-RF2DL1/S — Capteur de proximité inductif série CL12


Points clés
  • Type de produit : version basse température
  • Distance de détection : 2 mm
  • Forme / taille : cylindrique, M12
  • Principe de détection : inductif
  • Sortie : DC 2 fils, normalement ouvert (NO)
  • Longueur de câble : 2 m (câble moulé)
  • Direction de détection : face
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs


Spécifications techniques
  • Objets détectables : cibles métalliques
  • Cible standard : fer 12 × 12 × 1 mm
  • Hystérésis : inférieure à 10 % de la distance de détection
  • Dérive en température : ±15 % de la distance de détection sur -40 à +80 °C (référence +23 °C)
  • Matériaux : boîtier en laiton nickelé ; face de détection en Téflon ; câble PVC


Paramètres mécaniques / électriques
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 2 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode de fonctionnement : normalement ouvert (NO)
  • Montage : encastrable
  • Indicateur : voyant de sortie jaune
  • Tension résiduelle : < 3 V (non-polarité < 5 V) à 100 mA, câble 2 m
  • Influence de la tension : variation de distance ≤ ±1 % pour ±15 % de variation d'alimentation
  • Courant de charge : 100 mA (câble 2 m)
  • Capacité de commutation : < 100 mA
  • Courant de fuite : < 0,8 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², 3 fois en X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h en X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (entre parties sous tension et boîtier)
  • Poids : 65 g


Environnement d'utilisation
  • Température de fonctionnement : -40 à +80 °C


Accessoires
  • Écrous ×2, rondelle dentée ×1, certificat de conformité


Caractéristiques / Récapitulatif technique
  • Modèle : CL12-RF2DL1/S
  • Détection : 2 mm
  • Format / taille : M12 cylindrique
  • Principe : inductif
  • Sortie : DC 2 fils, NO
  • Tension d'alimentation : DC 12–24 V
  • Longueur de câble : 2 m (câble moulé)
  • Indice de protection : IP67
  • Réponse : 800 Hz / 625 μs
  • Température de fonctionnement : -40 à +80 °C
  • Matériaux : boîtier laiton nickelé, face Téflon, câble PVC
