Capteur de proximité inductif CL18-RN8AK1/S
cylindriqueM18avec fonction de commutation

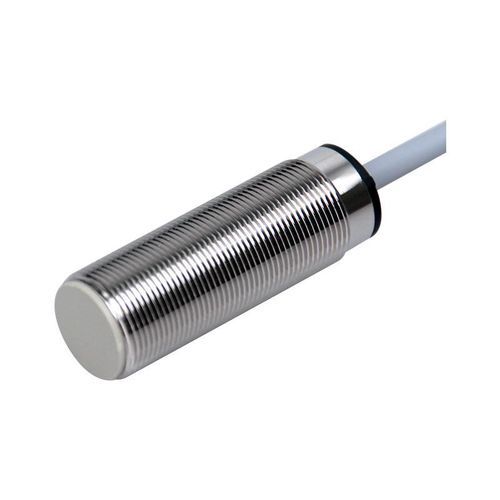

Capteur de proximité inductif - CL18-RN8AK1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité inductif - CL18-RN8AK1/S - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC, 24 Vca, 220 Vca
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Applications
industriel
Plage de mesure

0,8 cm
(0,31 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Aperçu du produit
  • Type de produit : Résistant au froid
  • Distance de détection : 8 mm
  • Forme : Cylindrique
  • Principe de détection : Inductif
  • Dimension : M18
  • Sortie : AC 2 fils NO


Spécifications techniques
  • Longueur du câble : 2 m
  • Direction de détection : Avant
  • Fréquence de réponse : 25 Hz
  • Temps de réponse : 20 ms
  • Objet détectable : Métal
  • Caractéristique : Résistant au froid
  • Accessoires : Écrous x2, rondelle dentée x1, certificat
  • Retour (hystérésis) : ≤10% de la distance
  • Cible standard : Fer 24×24×1 mm
  • Dérive thermique : ±15% de la distance de détection sur -40 ~ +80 °C (référence +23 °C)
  • Matériaux : Boîtier—laiton nickelé ; face de détection—PTFE ; câble—PVC


Paramètres mécaniques/électriques
  • Sortie : AC 2 fils NO
  • Tension d'alimentation : AC 24~220 V
  • Alimentation : Deux fils AC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Tout-ou-rien
  • Mode de fonctionnement : Normalement ouvert
  • Installation : Non affleurante
  • Indicateur : Voyant de sortie jaune
  • Influence de la tension : Variation de distance ≤±1% pour ±15% de variation de tension
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤1,7 mA
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm, X/Y/Z 2 h chacun
  • Poids : 100 g


Environnement d'utilisation
  • Température d'utilisation : -40 ~ +80 °C


Applications recommandées
  • Électronique 3C
  • Systèmes de parkings automatisés
  • Logistique et entreposage


Accessoires et documentation
  • Accessoires fournis : 2 écrous, 1 rondelle dentée, certificat
  • Téléchargements : Fiche technique (PDF) et fichier 3D (STP)


Caractéristiques techniques
  • Modèle : CL18-RN8AK1/S
  • Série : Série de capteurs de proximité CL18
  • Type : Capteur de proximité inductif (résistant au froid)
  • Distance de détection : 8 mm
  • Format : M18 cylindrique
  • Alimentation : AC 24~220 V, deux fils
  • Sortie : Tout-ou-rien, NO (AC deux fils), 5–200 mA
  • Indice de protection : IP67
  • Longueur du câble : 2 m (moulé)
  • Température de fonctionnement : -40 ~ +80 °C
  • Matériaux : Boîtier en laiton nickelé, face de détection en PTFE, câble PVC
