Capteur de proximité inductif CL30-RN15DN1/S
cylindriqueM30avec fonction de commutation

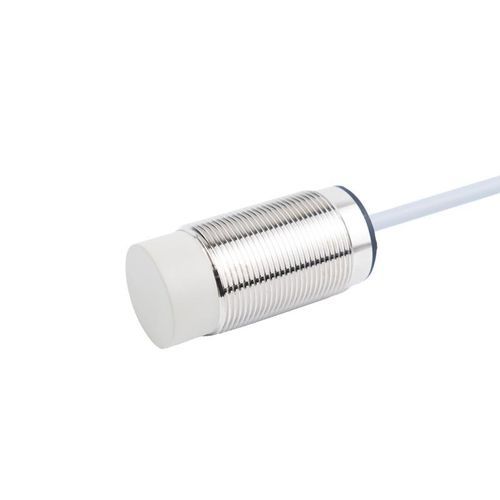

Capteur de proximité inductif - CL30-RN15DN1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - CL30-RN15DN1/S - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, NPN
Connexion électrique
fils nus
Tension d'alimentation
DC
Montage
non-noyé
Niveau de protection
IP67
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

1,5 cm
(0,59 in)

Température de process

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Description

Vue d'ensemble
  • Série : capteurs de proximité CL30
  • Modèle : CL30-RN15DN1/S
  • Type : version basse température
  • Distance de détection : 15 mm
  • Format : cylindrique (M30)
  • Principe : inductif
  • Sortie : NPN normalement ouvert (NPN NO)


Spécifications techniques
  • Longueur du câble : 2 m
  • Direction de détection : frontale
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectables : matériaux métalliques
  • Caractéristique : fonctionnement basse température
  • Accessoires : certificat de conformité
  • Hystérésis : < 10 % de la distance de détection
  • Cible standard : fer 45 × 45 × 1 mm
  • Dérive thermique : ±15 % de la distance de détection sur -40 ~ +80 °C par rapport à +23 °C
  • Matériaux : boîtier en laiton nickelé ; face de détection en PTFE ; câble en PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : signal de commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : non encastrable (non affleurant)
  • Consommation de courant : < 15 mA
  • Témoin : LED de sortie jaune
  • Circuits de protection : protection contre les courts-circuits et surtensions
  • Influence de la tension : variation de la distance de détection < ±1 % pour ±15 % de variation de la tension d'alimentation
  • Courant de charge : < 100 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², directions X/Y/Z, 3 fois chacune
  • Tension de tenue : AC 1000 V 50/60 Hz, 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z, 2 h chacun
  • Poids : 160 g


Environnement d'utilisation
  • Température de fonctionnement : -40 ~ +80 °C


Applications
  • Détection de métal et positionnement en automatisme industriel, adapté aux environnements basse température
