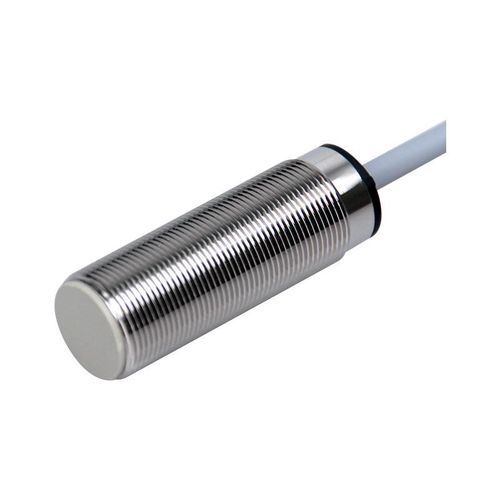

Capteur de proximité inductif CL18 seriescylindriqueM18avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M18
- Signal de sortie
- avec fonction de commutation, 2 fils
- Tension d'alimentation
- 24 Vca, 220 Vca, AC
- Montage
- noyé
- Matériau
- en laiton, en PTFE, en PVC
- Niveau de protection
- IP67
- Plage de mesure
Max: 0,5 cm
(0,2 in)Min: 0,5 cm
(0,2 in)- Température de process
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Description
Présentation du produit
Paramètres principaux
Matériaux et accessoires
Paramètres mécaniques / électriques
Environnement d'utilisation
Images et dessins du produit
Caractéristiques / Résumé des spécifications techniques
- Nom du produit : Capteur de proximité série CL18 (ex. CL18-RF5AK1/S)
- Type : Résistant aux basses températures
- Distance de détection : 5 mm
- Boîtier : Cylindrique (M18)
- Principe de détection : Inductif
- Sortie : AC 2 fils normalement ouverte (NO)
Paramètres principaux
- Longueur du câble : 2 m
- Direction de détection : Avant
- Fréquence de réponse : 25 Hz
- Temps de réponse : 20 ms
- Objets détectés : Objets métalliques
- Échantillon de test standard : Fer 18×18×1 mm
- Hystérésis : Inférieure à 10% de la distance de détection
- Exigence spécifique : Résistance aux basses températures
Matériaux et accessoires
- Boîtier : Laiton nickelé
- Face de détection : PTFE
- Câble : PVC
- Accessoires : 2 écrous, 1 rondelle dentée interne, certificat
Paramètres mécaniques / électriques
- Tension d'alimentation : AC 24~220 V
- Mode d'alimentation : Deux fils AC
- Indice de protection : IP67
- Connexion : Câble moulé
- Type de signal : Signal de commutation
- Mode de fonctionnement : Normalement ouvert (NO)
- Type de montage : Enfiché / encastré
- Indicateur : Voyant de sortie jaune
- Capacité de commutation : 5–200 mA
- Courant de fuite : ≤ 1,7 mA
- Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
- Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties sous tension vs boîtier)
- Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
- Résistance aux vibrations : 10–55 Hz double amplitude 1,5 mm, X/Y/Z 2 h
- Poids : 100 g
- Influence de la tension : Dans ±15% de la tension nominale, variation de la distance de détection ±1%
Environnement d'utilisation
- Température d'utilisation : -40 ~ +80 °C
- Dérive thermique : ±15% (référence +23 °C) sur la plage -40 ~ +80 °C
Images et dessins du produit
- La page produit comprend photos d'aspect, schéma de sortie/câblage, plan de dimensions et modèle 3D pour référence d'installation et de conception.
Caractéristiques / Résumé des spécifications techniques
- Série : CL18
- Distance de détection : 5 mm
- Forme : Cylindrique M18
- Principe : Inductif
- Sortie : AC 2 fils, normalement ouverte (NO)
- Tension de fonctionnement : AC 24~220 V
- Indice de protection : IP67
- Longueur du câble : 2 m (câble moulé)
- Température de fonctionnement : -40 ~ +80 °C
- Poids : 100 g
- Accessoires : 2 écrous, 1 rondelle dentée interne, certificat
