Capteur de proximité inductif a supp
cylindriqueM30avec fonction de commutation

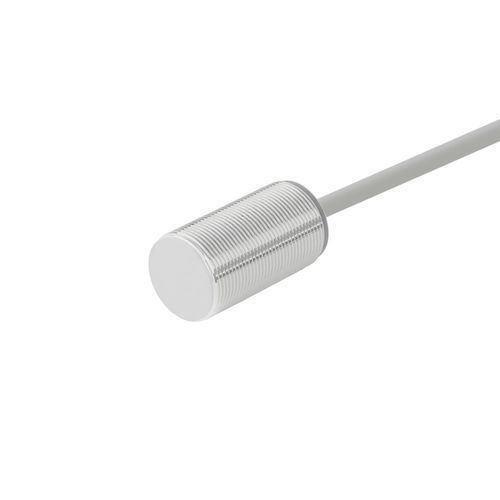

Capteur de proximité inductif - a supp - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Capteur de proximité inductif - a supp - CHANKO SENSOR - cylindrique / M30 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M30
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC
Montage
noyé
Niveau de protection
IP67
Autres caractéristiques
avec source lumineuse à LED
Plage de mesure

Min: 1 cm
(0,39 in)

Max: 1 cm
(0,39 in)

Température de process

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Description

Produit
  • Modèle: CL30-RF10AK1/S
  • Série: Capteurs de proximité inductifs CL30


Caractéristiques principales
  • Type de produit: version basse température
  • Distance de détection: 10 mm
  • Forme: cylindrique (M30)
  • Principe: inductif
  • Sortie: AC 2 fils, NO (normalement ouverte)
  • Longueur de câble: 2 m (câble moulé)
  • Direction de détection: face avant
  • Fréquence de réponse: 25 Hz
  • Temps de réponse: 20 ms
  • Objet détecté: pièces métalliques
  • Témoin: LED de sortie jaune


Spécifications techniques
  • Retour (hystérésis): inférieur à 10% de la distance de détection
  • Objet d'essai standard: Fe 30 × 30 × 1 mm
  • Dérive thermique: ±15% sur la plage -40 à +80 °C (référence +23 °C)
  • Matériaux: boîtier – 黄铜镀镍; face détectrice – 特氟龙; câble – PVC
  • Poids: 160 g


Paramètres mécaniques / électriques
  • Type de sortie: AC 2 fils NO
  • Tension d'alimentation: AC 24–220 V
  • Alimentation: 2 fils AC
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: sortie tout-ou-rien
  • Mode de fonctionnement: normalement ouvert
  • Montage: encastré
  • Influence de la tension: variation de la distance ≤ ±1% pour ±15% de variation d'alimentation
  • Résistance d'isolement: >50 MΩ (DC 500 V)
  • Capacité de commutation: 5–200 mA
  • Courant de fuite: < 1,7 mA
  • Tension d'essai: AC 1000 V, 50/60 Hz, 1 min
  • Résistance aux chocs: 500 m/s, 3 chocs sur X, Y, Z
  • Résistance aux vibrations: 10–55 Hz, amplitude double 1,5 mm, 2 h/axe


Environnement
  • Température d'utilisation: -40 à +80 °C


Documentation
  • Manuel produit (PDF) et fichier 3D (STP) disponibles en téléchargement


Données techniques complémentaires
  • Modèle: CL30-RF10AK1/S
  • Série: CL30
  • Principe: Inductif
  • Distance de détection: 10 mm
  • Diamètre / Taille: M30
  • Alimentation: AC 24–220 V, 2 fils
  • Sortie: AC 2 fils NO, sortie tout-ou-rien
  • Protection: IP67
  • Température de fonctionnement: -40 à +80 °C
  • Matériaux: boîtier – 长江传感（黄铜镀镍）; face détectrice – 特氟龙; câble – PVC
  • Poids: 160 g
