Hublot d'observation pour applications industrielles Type 337
pour récipientpour indicateur de niveaude surveillance

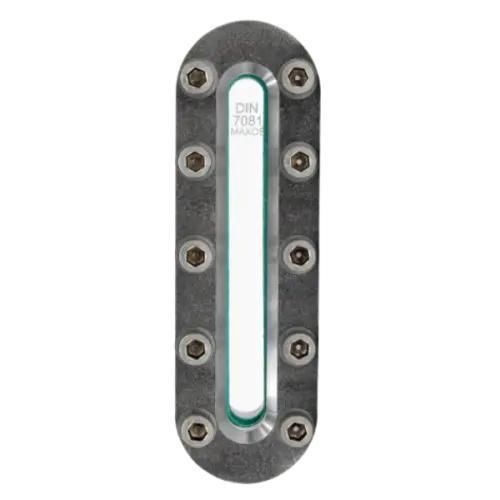

Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance - image - 2
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance - image - 3
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance - image - 4
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance - image - 5
Hublot d'observation pour applications industrielles - Type 337 - ACI Industriearmaturen GmbH - pour récipient / pour indicateur de niveau / de surveillance - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécifications
pour applications industrielles, pour récipient, pour indicateur de niveau, de surveillance, pour produits chimiques, en acier inoxydable, en verre borosilicaté, à souder
Température

Max: 400 °C
(752 °F)

Min: 80 °C
(176 °F)

Pression

Max: 25 bar
(363 psi)

Min: 0 bar
(0 psi)

Description

Présentation

  • La lunette d'observation longitudinale Type 337 est une fenêtre d'inspection rectangulaire à extrémités arrondies, conçue pour être soudée dans ou sur la paroi de récipients fermés afin de contrôler le niveau des liquides (ex. chaudières, cuves, silos). Elle est prévue pour des applications sous pression et à haute température et peut être adaptée aux exigences du process.


Points clés

  • Vitre d'observation : verre borosilicaté conforme à DIN 7081 (ou selon spécification client).
  • Matériau standard du corps : acier inox 1.4571 (316Ti); autres matériaux possibles sur demande.
  • Conçue pour des pressions de service jusqu'à 25 barg (PN 25).
  • Adaptée aux milieux liquides et gazeux ; disponible en longueurs totales multiples (BL 176–536 mm).
  • Vitre retenue entre des joints et fixée pour assurer étanchéité durable et résistance à la pression.


Variantes optiques et protections

  • Reflex (verre à prisme) recommandé pour les récipients faiblement éclairés afin d'améliorer la lecture du niveau.
  • Verre transparent recommandé lorsque la vision sans déformation ou la couleur du produit est importante.
  • Disques de protection en mica, revêtements FEP ou Halar® disponibles pour protéger le verre contre les hautes températures ou produits agressifs ; les verres reflex ne sont pas combinables avec mica ou revêtements, les verres transparents le peuvent.


Médias & ressources produit

  • Vidéo produit : Tank sight glass type 337 (YouTube).
  • Brochure d'information (PDF) et fichiers de dessin/STP téléchargeables disponibles pour données détaillées et fabrication.


Caractéristiques techniques

  • Pression nominale : PN 25.
  • Pression de service : max. 25 barg.
  • Plages de température : 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (versions haute température disponibles).
  • Matériaux standards : corps en acier inox 1.4571 (316Ti) ; verre borosilicaté selon DIN 7081 (autres verres sur demande).
  • Joints : joints plats parmi une large gamme (>50) de matériaux incluant PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.
  • Options : écran/revêtement de protection FEP ; disque de mica ; exécution haute température ; version quasi sans espace mort ; constructions spéciales.


Longueurs & poids

  • Longueur totale (BL) — longueur de fente (SL) et poids :
    • BL 176 mm → SL 124 mm, Poids 3.3 kg
    • BL 226 mm → SL 174 mm, Poids 4.3 kg
    • BL 256 mm → SL 204 mm, Poids 4.9 kg
    • BL 316 mm → SL 264 mm, Poids 6.0 kg
    • BL 376 mm → SL 324 mm, Poids 7.1 kg
    • BL 436 mm → SL 384 mm, Poids 8.3 kg
    • BL 496 mm → SL 444 mm, Poids 9.4 kg
    • BL 536 mm → SL 484 mm, Poids 10.2 kg
  • Gamme typique de longueurs livrées : 176–536 mm.


Applications & accessoires

  • Indication de niveau et surveillance visuelle de milieux liquides et gazeux dans récipients fermés (chaudières, cuves, silos).
  • Accessoires : écrans/revêtements de protection, disques en mica et autres éléments disponibles pour adapter la lunette au milieu process.
