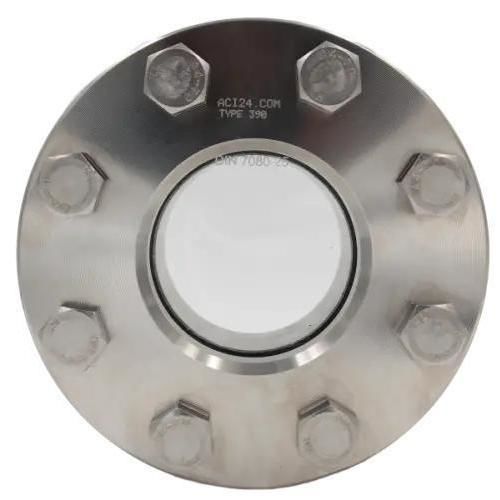

Hublot d'observation pour applications industrielles Type 390

pour récipientde surveillanceen acier inoxydable

Le hublot d'inspection circulaire Type 390 est une armature à souder pour brides de tuyauterie ou parois de réservoir, permettant l'inspection visuelle et l'éclairage de l'intérieur du contenant. Le verre est serré entre deux flanges en acier inoxydable et étanchéifié par des joints plats ; le verre standard est du verre borosilicaté conforme à DIN 7080.

Structure / Matériaux

• Vis
• Bride de recouvrement
• Coussinet en verre
• Hublot (verre borosilicaté DIN 7080)
• Joint
• Bride inférieure
• Écrous

Options

• Racleur SGW avec lame en PTFE ou silicone
• Lampe LED pour zones Ex et non-Ex
• Revêtement FEP ou Halar®
• Disque de protection en mica
• Conceptions sur mesure

Applications et points clés

• Convient pour fluides liquides et gazeux
• Possibilité de conception sur mesure
• Accessoires disponibles (par ex. racleurs, disques en mica, lampes LED, revêtements de protection)
• Plus de 50 matériaux de joint disponibles selon les exigences du process
• Matériau standard du boîtier : acier inoxydable 1.4571 (316Ti)

Données techniques (sélection)

• Nennements (DN) : DN 15 - 350 (tailles individuelles : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Pression nominale PN : 16, 40, 63, 100, 160, 250, 320
• Plages de température (exemples) : 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Caractéristiques / spécifications techniques

• Modèle : Type 390
• Matériau du boîtier : acier inoxydable 1.4571 (316Ti)
• Matériau du hublot : verre borosilicaté (DIN 7080) — autres verres sur demande
• Étanchéité : joints plats issus d'une large gamme de matériaux (ex. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres marques)
• Pression maximale indicative : jusqu'à 320 barg (selon configuration)
• Résistance thermique typique : jusqu'à env. 280 °C pour configurations standard (protection haute température possible avec disques en mica ou solutions alternatives)
• Conception pour embouts à souder selon DIN EN 1092-1 type 11
• Accessoires disponibles : disques en mica, racleurs pour hublot, lampes LED, écrans/recouvrements FEP
• Conceptions et revêtements personnalisés (FEP, Halar®) pour protéger contre produits chimiques agressifs ou alcalins
• Possibilité d'intégrer racleur (SGW) et éclairage pour meilleure visibilité et maintenance
