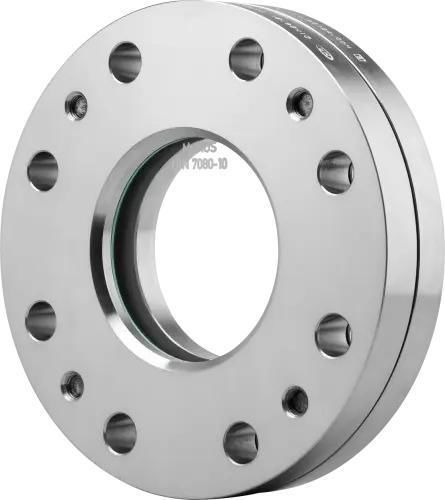

Hublot d'observation pour récipient Type 322A

pour produits chimiquesATEXpour atmosphère explosive

Le raccord de vue circulaire Type 322A est une armature de visualisation renforcée, à montage sur bride, destinée aux applications sur enceintes sous haute pression. Conçu selon les principes constructifs de la DIN 28121 et compatible avec des brides porteuses selon ASME B16.5, il permet des exécutions pour pressions de service élevées et températures accrues en fonction des matériaux de verre et des joints choisis.

Structure

• Bride de couverture
• Matelas de verre
• Vitre d'inspection (verre borosilicaté similaire à DIN 7080)
• Joint
• Bride de base
• Vis (tension assurée par vis de serrage)

Options

• Éclairage LED (pour zones Ex et non-Ex)
• Dispositif de pulvérisation SVII (non possible sur Type 322A en haute pression)
• Revêtement FEP ou Halar® pour résistance chimique
• Disque de protection en mica (protection supplémentaire contre la température et la vapeur)
• Constructions spéciales / fabrications sur mesure

Accessoires (exemples)

• Disques ronds en mica (protection contre attaques chimiques ou vapeur)
• Luminaires LED en différents modèles

Caractéristiques / données techniques

• Modèle / dénomination commerciale : Type 322A
• Normes / montage : Montage sur bride selon DIN 28121 ; compatible avec brides porteuses ASME B16.5
• Tailles nominales (NPS) : 1 ½", 2", 3", 4"
• Diamètres (Di [mm] par NPS) : 1 ½" = 40 mm ; 2" = 50 mm ; 3" = 80 mm ; 4" = 100 mm ; autres dimensions sur demande
• Classes de pression disponibles : 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Pression maximale de service : jusqu'à 250 barg (selon configuration)
• Plages de température : exécutions modulables ; résistance thermique jusqu'à 300 °C selon matériaux et joints
• Médias : adapté aux fluides liquides et gazeux
• Verre : plaques en borosilicate (possibilités au-delà de DIN 7080) ; protection alternative par disque en mica
• Étanchéité / serrage : serrage du verre par vis de tension ; l'armature doit être fixée à la bride porteuse pour assurer l'étanchéité
• Limites fonctionnelles : wipers et certains dispositifs de pulvérisation non utilisables en haute pression pour le Type 322A
• Revêtements : FEP ou Halar® disponibles pour protection contre agents chimiques
• Conception & fourniture : réalisations spéciales et fabrications sur mesure possibles ; accessoires disponibles
