Hublot d'observation pour applications industrielles

pour récipientde surveillanceATEX

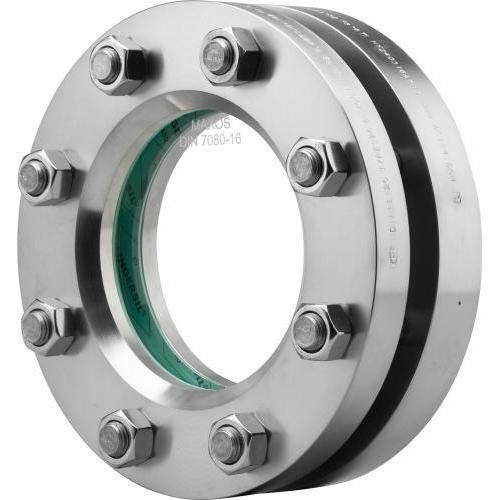

Le regard circulaire Type 320 est un orifice d'observation à souder sur ou dans la paroi d'un réservoir permettant l'observation ou l'éclairage de l'intérieur. Il est fabriqué en acier inoxydable 1.4571 (316Ti) et équipé d'un verre borosilicaté chimiquement résistant, maintenu entre deux brides avec des joints plats adaptés.

Construction et matériaux

• Corps : acier inoxydable 1.4571 (316Ti).
• Verre : verre borosilicaté selon DIN 7080 (ou selon spécification client).
• Etanchéité : joints plats disponibles dans un large éventail de matériaux (joints fibreux et matériaux avancés tels que PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres joints de marque).
• Options de protection : disque de protection en mica pour protection thermique/à la vapeur ; revêtement FEP ou Halar® pour résistance chimique.

Fonctions et accessoires

• Conçu pour un montage par soudure dans ou sur la paroi d'un réservoir selon DIN 28120 (tailles spéciales DN 250 et DN 300 disponibles selon DIN 28120).
• Peut être équipé de racleurs pour verre d'inspection (SGW avec lame PTFE ou silicone, SWII / SW2), de lampes LED pour zones Ex et non-Ex, de dispositifs de pulvérisation (SVI) ou d'autres éclairages et constructions spéciales.
• Disponible avec plus de 50 matériaux d'étanchéité et de nombreuses conceptions et accessoires personnalisés (lampes LED, écrans/protections FEP, racleurs SW2/SWG, dispositifs de pulvérisation, disques de mica ronds, etc.).

Options (sélectionnées)

• Racleur SGW avec lame PTFE ou silicone
• Lampes LED pour zones Ex et non-Ex
• Dispositif de pulvérisation SVI
• Revêtement FEP ou Halar®
• Disque de protection en mica
• Constructions spéciales / réalisations sur mesure

Tailles nominales (DN)

• 25, 40, 50, 80, 100, 125, 150, 200, 250, 300

Pression nominale (PN)

• PN 10, PN 16 (selon sélection)

Températures admissibles

• Exemples de résistances en température (options) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C

Dimensions (par DN)

• DN 25 — Da : 115 mm ; Di : 48 mm ; h1 : 16 mm ; h2 : 25 mm ; Verre-Ø : 63 mm ; s (PN10) : 10 mm ; s (PN16) : 10 mm ; Poids PN10 : - ; Poids PN16 : 2,8 kg
• DN 40 — Da : 150 mm ; Di : 65 mm ; h1 : 16 mm ; h2 : 30 mm ; Verre-Ø : 80 mm ; s (PN10) : 10 mm ; s (PN16) : 12 mm ; Poids PN10 : 5,4 kg ; Poids PN16 : 5,4 kg
• DN 50 — Da : 165 mm ; Di : 80 mm ; h1 : 16 mm ; h2 : 30 mm ; Verre-Ø : 100 mm ; s (PN10) : 12 mm ; s (PN16) : 15 mm ; Poids PN10 : 5,9 kg ; Poids PN16 : 6,0 kg
• DN 80 — Da : 200 mm ; Di : 100 mm ; h1 : 20 mm ; h2 : 30 mm ; Verre-Ø : 125 mm ; s (PN10) : 15 mm ; s (PN16) : 20 mm ; Poids PN10 : 9,6 kg ; Poids PN16 : 9,7 kg
• DN 100 — Da : 220 mm ; Di : 125 mm ; h1 : 22 mm ; h2 : 30 mm ; Verre-Ø : 150 mm ; s (PN10) : 20 mm ; s (PN16) : 25 mm ; Poids PN10 : 11,1 kg ; Poids PN16 : 11,3 kg
• DN 125 — Da : 250 mm ; Di : 150 mm ; h1 : 25 mm ; h2 : 30 mm ; Verre-Ø : 175 mm ; s (PN10) : 20 mm ; s (PN16) : 25 mm ; Poids PN10 : 14,3 kg ; Poids PN16 : 14,6 kg
• DN 150 — Da : 285 mm ; Di : 175 mm ; h1 : 30 mm ; h2 : 36 mm ; Verre-Ø : 200 mm ; s (PN10) : 25 mm ; s (PN16) : 30 mm ; Poids PN10 : 21,9 kg ; Poids PN16 : 22,4 kg
• DN 200 — Da : 340 mm ; Di : 225 mm ; h1 : 35 mm ; h2 : 36 mm ; Verre-Ø : 250 mm ; s (PN10) : 30 mm ; s (PN16) : - ; Poids PN10 : 30,7 kg ; Poids PN16 : -
• DN 250 — Da : 395 mm ; Di : 280 mm ; h1 : 40 mm ; h2 : 40 mm ; Verre-Ø : 300 mm ; s (PN10) : 45 mm ; s (PN16) : - ; Poids PN10 : 44,7 kg ; Poids PN16 : -
• DN 300 — Da : 445 mm ; Di : 325 mm ; h1 : 45 mm ; h2 : 45 mm ; Verre-Ø : 355 mm ; s (PN10) : 45 mm ; s (PN16) : - ; Poids PN10 : 59,2 kg ; Poids PN16 : -

Caractéristiques techniques / spécifications

• Modèle / série : Type 320
• Norme : DIN 28120 (montage par soudure selon DIN 28120)
• Matériau corps : acier inoxydable 1.4571 (316Ti)
• Matériau verre : verre borosilicaté DIN 7080 (hautement résistant chimiquement)
• Pression maximale de service : jusqu'à 16 barg (selon choix de PN)
• Résistance thermique : jusqu'à 400 °C (selon configuration et protection)
• Convient pour : milieux liquides et gazeux
• Tailles nominales : DN 25 – DN 300 (y compris DN 250 et DN 300 en spécial)
• Options d'étanchéité : plus de 50 matériaux d'étanchéité incluant PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, joints fibreux et joints de marque
• Options de protection : disques de protection en mica, revêtements FEP / Halar®
• Accessoires disponibles : racleurs (SGW, SW2), LED (Ex / non-Ex), dispositifs de pulvérisation (SVI), disques en mica, écrans de protection
• Constructions spéciales et réalisations sur demande ; fiche technique, dessin et fichier STP disponibles sur demande
