Hublot d'observation pour récipient Type 321A

de surveillancepour applications hygiéniquespour produits chimiques

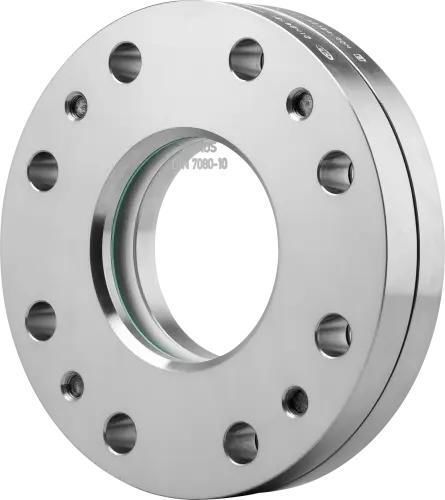

Hublot de contrôle circulaire Type 321A pour montage sur bride ASME/ANSI, conçu pour l'observation ou l'éclairage de l'intérieur des récipients. Conçu pour des pressions de service jusqu'à 20 barg et résistant à la chaleur jusqu'à 200 °C.

Construction et matériaux
Le hublot est serré entre deux brides en acier inoxydable de haute qualité avec une joint annulé ondulé enveloppé revêtu de PTFE côté produit, en disposition de mise en appui directe afin que les parties de la bride reposent directement l'une sur l'autre pour protéger la plaque de verre. Le hublot utilise du verre borosilicaté MAXOS® (DIN 7080). Les matériaux standards sont les aciers inoxydables 1.4571 (316Ti) ou 1.4404 (316L). Le type 321A est livré préassemblé et peut être vissé directement sur une bride ASME B16.5 ; l'ensemble peut être remplacé facilement en cas de casse du verre.

Principaux composants

• Bride supérieure
• Coussin de verre
• Hublot (verre borosilicaté MAXOS® DIN 7080)
• Joint annulé ondulé enveloppé revêtu de PTFE (côté produit)
• Bride inférieure
• Vis / boulons

Options et accessoires

• Racleur SGW avec lame en PTFE ou silicone
• Projecteurs LED pour zones Ex et non-Ex
• Dispositif de pulvérisation SVII / SV2 pour nettoyage
• Revêtement FEP ou Halar® pour protection chimique supplémentaire
• Disque de protection en mica pour protection contre la température/la vapeur
• Constructions spéciales et réalisations sur mesure disponibles

Notes d'application / caractéristiques

• Diamètres nominaux disponibles : 2" – 8" (NPS)
• Convient pour médias liquides et gazeux
• Conçu pour montage sur bride selon ASME B16.5 (exécution similaire à DIN 28121)
• Le joint revêtu de PTFE rend le produit adapté aux applications alimentaires, aux acides, aux alcalis et à la plupart des produits chimiques agressifs
• Livré préassemblé pour installation directe sur brides ANSI/ASME

Caractéristiques techniques

• Modèle / type : Type 321A
• Classe de pression : jusqu'à max. 20 barg (classe disponible : 150 lbs)
• Température (options disponibles) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Matériaux : acier inoxydable 1.4571 (316Ti) ou 1.4404 (316L)
• Verre : verre borosilicaté MAXOS® (DIN 7080)
• Joint : joint annulé ondulé enveloppé revêtu de PTFE (étanchéité par mise en appui)
• Revêtements/protections optionnels : revêtement FEP ou Halar® ; disque de protection en mica
• Diamètres nominaux (NPS) et diamètre intérieur Di [mm] : 2" = 65 mm, 3" = 80 mm, 4" = 100 mm, 5" = 125 mm, 6" = 125 mm, 8" = 150 mm
• Hauteur H [mm] par NPS : 2" = 41 mm, 3" = 50 mm, 4" = 59 mm, 5" = 66 mm, 6" = 66 mm, 8" = 66 mm
• Poids [kg] par NPS : 2" = 3,8 kg, 3" = 8 kg, 4" = 13,5 kg, 5" = 17,4 kg, 6" = 23 kg, 8" = 36,7 kg
• Exécution : similaire à DIN 28121 mais adaptée pour connexion par bride selon ANSI/ASME
