Hublot d'observation de surveillance Type 318

pour récipientpour produits chimiquesATEX

Le hublot de visite circulaire Type 318 est un hublot plat et léger, soudé sur ou dans la paroi d'un réservoir pour permettre l'observation ou l'éclairage de l'intérieur. Il constitue une solution économique et chimiquement résistante entre les dispositifs sans pression et les variantes plus robustes pressurisées.

Caractéristiques

• Conception plate et légère inspirée de la norme DIN 28120 mais optimisée pour des pressions de service plus faibles.
• Corps et brides en acier inoxydable 1.4571 (316Ti) pour une meilleure résistance à la corrosion.
• Verre maintenu entre deux brides en acier inoxydable avec des joints plats de haute qualité.
• Matière standard du verre: verre borosilicaté selon DIN 7080 (ou sur spécification client).
• Possibilité de revêtements FEP ou Halar® pour améliorer la résistance chimique de l'ensemble vitre/bride.
• Adapté à l'observation ou à l'éclairage des intérieurs de réservoirs; compatible avec des milieux liquides et gazeux.

Options

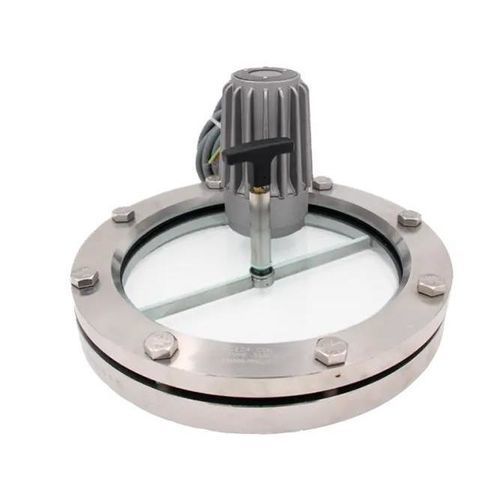

• Balayeur pour hublot SGW avec raclette en PTFE ou silicone.
• Systèmes d'éclairage LED pour zones Ex et non-Ex.
• Dispositif de pulvérisation SVIII.
• Revêtement FEP ou Halar® pour protection chimique supplémentaire.
• Disque de protection en mica pour protection thermique et contre la vapeur.
• Constructions spéciales et réalisations sur demande.

Dimensions (par DN)

• DN 50 — Da : 150 mm ; Di : 80 mm ; h1 : 12 mm ; h2 : 24 mm ; Poids : 3,6 kg
• DN 80 — Da : 175 mm ; Di : 100 mm ; h1 : 14 mm ; h2 : 24 mm ; Poids : 5,0 kg
• DN 100 — Da : 200 mm ; Di : 125 mm ; h1 : 14 mm ; h2 : 24 mm ; Poids : 5,9 kg
• DN 125 — Da : 220 mm ; Di : 150 mm ; h1 : 16 mm ; h2 : 24 mm ; Poids : 7,1 kg
• DN 150 — Da : 250 mm ; Di : 175 mm ; h1 : 16 mm ; h2 : 24 mm ; Poids : 8,8 kg
• DN 200 — Da : 300 mm ; Di : 225 mm ; h1 : 16 mm ; h2 : 24 mm ; Poids : 11,3 kg
• DN 300 — Da : 400 mm ; Di : 305 mm ; h1 : 20 mm ; h2 : 24 mm ; Poids : 21,7 kg
• DN 400 — Da : 500 mm ; Di : 390 mm ; h1 : 22 mm ; h2 : 24 mm ; Poids : 35,0 kg

Caractéristiques techniques

• Dénomination : Type 318
• Conception : basée sur DIN 28120 (adaptée : plus plate et plus légère)
• Matériau (corps / brides) : acier inoxydable 1.4571 (316Ti)
• Vitre : verre borosilicaté DIN 7080 (standard) ou selon spécification client
• Tailles nominales : DN 50, 80, 100, 125, 150, 200, 300, 400
• Pression nominale : PN 2,5 (pression d'utilisation jusqu'à 2,5 barg)
• Température : configurations possibles jusqu'à des températures élevées ; disque mica recommandé si les limites du borosilicate sont dépassées (configurations jusqu'à env. 400 °C selon matériaux et protections)
• Étanchéité : joints plats dans une large gamme (>50) de matériaux incluant joints renforcés, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.
• Revêtements : options FEP ou Halar® pour résistance chimique accrue
• Médias : adapté aux milieux liquides et gazeux
• Accessoires / améliorations : raclette (SGW), éclairage LED, dispositif de pulvérisation SVIII, disque de protection en mica ; réalisations spéciales possibles
• Certificats : TÜV / ISO 9001 et certificats matière inox disponibles
