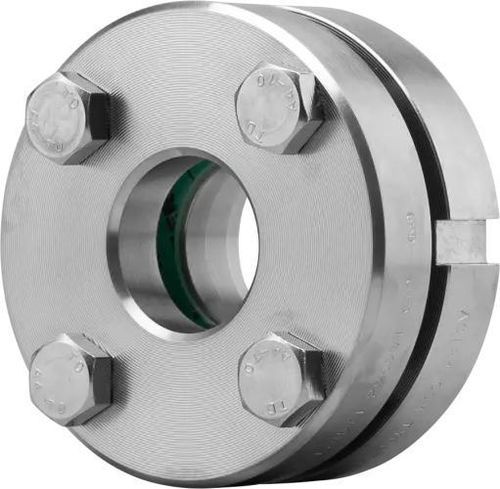

Hublot d'observation pour applications industrielles Type 392

pour récipientde surveillanceen acier inoxydable

Le regard d'inspection circulaire Type 392 est un œilleton à visser avec filetage externe (mâle) conçu pour le contrôle visuel de fluides liquides et gazeux dans cuves et récipients. L'appareil est fabriqué en acier inox 1.4571 (316Ti) et équipé d'un verre borosilicaté (DIN 7080) ; de nombreuses options d'étanchéité et de protection sont disponibles.

Caractéristiques principales

• Matériau du corps : acier inox 1.4571 (316Ti)
• Verre : verre borosilicaté selon DIN 7080 (ou sur demande client)
• Connexion : filetage externe / mâle (raccord vissé)
• Applications : pour milieux liquides et gazeux dans cuves et récipients
• Pression de service max. : jusqu'à 160 barg (selon configuration)
• Diamètres nominaux (NPS) : ½" – 2"

Pressions nominales disponibles (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Options de température

• Résistance en température standard indiquée jusqu'à 280 °C (aperçu rapide)
• Options supplémentaires disponibles : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (selon type de verre, protections et exigences client)

Options

• Racleur SGW avec raclette en PTFE ou en silicone
• Revêtement FEP ou Halar® pour protection chimique
• Disque de protection en mica pour protection thermique/vapeur
• Constructions spéciales / réalisations sur mesure sur demande

Matériaux d'étanchéité

• Joints plats issus d'une large gamme (matériaux fibreux et joints de marque) incluant PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et bien d'autres — plus de 50 matériaux d'étanchéité disponibles

Accessoires (exemples)

• Racleur pour vitre (nettoyage manuel)
• Écran / revêtement de protection FEP
• Disques ronds en mica

Caractéristiques / Spécifications

• Modèle : Type 392
• Matériau du corps : acier inox 1.4571 (316Ti)
• Verre : borosilicaté (DIN 7080) ou selon exigence client
• Type de connexion : bride filettée externe (mâle) pour vissage
• Diamètres nominaux (NPS) : ½" , 1" , 1½" , 2"
• Pressions nominales (PN) : 16, 40, 63, 100, 160
• Température : résistance standard jusqu'à 280 °C ; options étendues jusqu'à 400 °C avec mesures de protection appropriées
• Pression max. (aperçu) : max. 160 barg (selon configuration)
• Plus de 50 options de matériaux d'étanchéité et de nombreux accessoires disponibles ; fabrication sur mesure possible
• Dimensions (exemples extraits du tableau) :
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Poids 0,7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Poids 1,4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, Poids 1,3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Poids 1,5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Poids 0,7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Poids 1,5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Poids 0,7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Poids 1,7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Poids 2,6 kg
• Autres tailles et niveaux de pression disponibles sur demande ; montage avec clé à crochet comme pour DIN 11851
