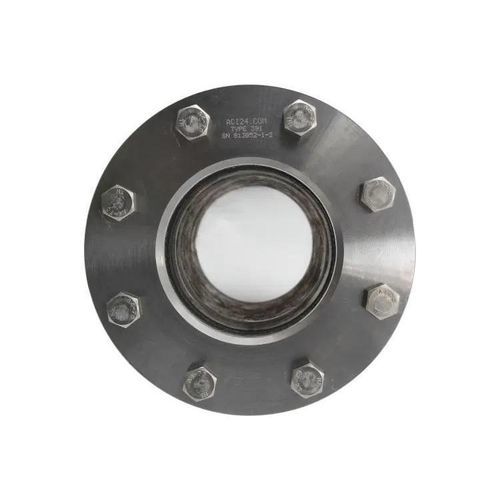

Hublot d'observation pour atmosphère explosive Type 391

de surveillanceà souderen acier inoxydable

Le regard circulaire ACI type 391 est une armature d'observation avec raccordement sur tuyau, conçue pour la soudure sur canalisations ou l'installation sur cuves fortement courbées. Il maintien une plaque de verre d'observation en borosilicate entre deux brides en acier inoxydable de haute qualité avec des joints plans adaptés.

Composants

• Vis
• Bride de couverture
• Coussinet de verre
• Verre d'observation (verre borosilicaté DIN 7080)
• Joint
• Bride de base avec raccordement sur tuyau
• Écrous

Options

• Racleur SGW avec lame en PTFE ou en silicone
• Lampe LED pour zones Ex et non-Ex
• Revêtement FEP ou Halar®
• Protection en mica (écran protecteur)
• Conception sur mesure

Pression nominale

• PN 16
• PN 25
• PN 40

Options de température

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Dimensions / Poids (valeurs sélectionnées à partir du tableau)

• DN 100 — Diamètre (PN16) : 220 mm ; Poids (PN16) : 10,5 kg ; Diamètre intérieur : 107 mm ; Longueur (standard) : 70 mm ; s : 3,6 mm ; A : 114,3 mm
• DN 125 — Diamètre (PN16) : 250 mm ; Poids (PN16) : 14,5 kg ; Diamètre intérieur : 132 mm ; Longueur (standard) : 70 mm ; s : 4,0 mm ; A : 139,7 mm
• DN 150 — Diamètre (PN16) : 285 mm ; Poids (PN16) : 18,6 kg ; Diamètre intérieur : 160 mm ; Longueur (standard) : 70 mm ; s : 4,5 mm ; A : 168,3 mm
• DN 200 — Diamètre (PN16) : 340 mm (PS max. 10 barg pour certaines tailles) ; Poids (PN16) : 28,2 kg ; Diamètre intérieur : 207 mm ; Longueur (standard) : 70 mm ; s : 6,3 mm ; A : 219,1 mm
• DN 300 — Diamètre (PN16) : 460 mm (PS max. 6 barg pour très grandes tailles) ; Poids (PN16) : 55,7 kg ; Diamètre intérieur : 310 mm ; Longueur (standard) : 70 mm ; s : 7,1 mm ; A : 232,9 mm
• DN 350 — Diamètre (PN16) : 520 mm (PS max. 6 barg pour très grandes tailles) ; Poids (PN16) : 78,0 kg ; Diamètre intérieur : 340 mm ; Longueur (standard) : 70 mm ; s : 8,0 mm ; A : 355,6 mm

Aperçu rapide

• Pression maximale possible jusqu'à 40 barg (selon PN et taille)
• Résistance à la chaleur jusqu'à 280 °C (options de température variables)
• Convient aux milieux liquides et gazeux
• Dimensions nominales DN 100 - 350
• Possibilités de réalisation sur mesure
• Plus de 50 matériaux d'étanchéité disponibles
• Accessoires disponibles (racleurs, lampes LED, écrans de protection, disques en mica, etc.)

Caractéristiques techniques

• Marque / Fabricant : ACI Industriearmaturen GmbH
• Modèle / Type : Regard circulaire type 391
• Application : Soudure sur canalisations ou montage sur cuves courbées ; surveillance de milieux liquides et gazeux
• Matériau du corps : Acier inoxydable 1.4571 (316Ti)
• Matériau du verre : Verre borosilicaté (DIN 7080) — autres verres sur demande
• Étanchéité : Joints plats dans une large gamme de matériaux (fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Revêtements / protection : Revêtement FEP ou Halar® disponible ; protection mica optionnelle pour haute température/vapeur
• Options d'accessoires : Racleur de verre (SGW), lampes LED (Ex et non-Ex), protection mica, revêtements FEP/Halar
• Tailles nominales (DN) : 100, 125, 150, 200, 300, 350
• Pression nominale : PN 16, PN 25, PN 40 (selon taille et version)
• Plage de température : options de 80 °C à 400 °C selon configuration et protections
• Longueur face à face standard : 70 mm (pour toutes les DN listées)
• Diamètres intérieurs (exemples) : DN100 = 107 mm ; DN125 = 132 mm ; DN150 = 160 mm ; DN200 = 207 mm ; DN300 = 310 mm ; DN350 = 340 mm
• Applications typiques : Surveillance de process, observation de cuves et tuyauteries nécessitant résistance chimique et performance pression/température
• Documentation : Fiche technique et brochure disponibles (PDF)
