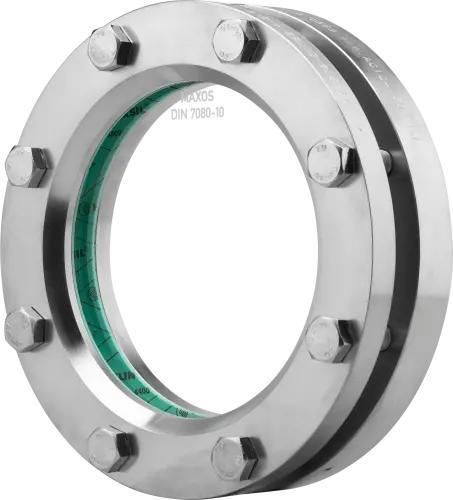

Hublot d'observation pour produits chimiques Type 318V

pour applications industriellespour récipientde surveillance

Aperçu
La vitre d'observation circulaire (type 318V) est une construction plate et légère à souder dans ou sur la paroi des récipients, permettant l'observation visuelle ou l'éclairement de l'intérieur du contenant. Conçue pour des applications sous vide et des pressions de service faibles.

Caractéristiques principales

• Conception plate et légère par rapport aux variantes DIN 28120
• Concept d'étanchéité optimisé pour le vide (étanchéité côté produit via bagues d'étanchéité)
• Verre maintenu entre deux brides en acier inoxydable
• Conçue pour faire la jonction entre les regards non pressurisés et les versions plus robustes pressurisées

Options

• Éclairage LED (zones Ex et Non-Ex)
• Dispositif de pulvérisation SVIII
• Revêtement FEP ou Halar® pour produits chimiques agressifs
• Conceptions sur mesure sur demande

Composants d'assemblage (illustrés)

• Vis
• Bride de couvercle
• Coussin de verre
• Disque de verre
• Joint
• Bride de base

Dimensions (par diamètre nominal DN)

• DN 50 : Da 150 mm, Di 80 mm, h1 12 mm, h2 24 mm, Poids 3,4 kg
• DN 80 : Da 175 mm, Di 100 mm, h1 14 mm, h2 24 mm, Poids 4,8 kg
• DN 100 : Da 200 mm, Di 125 mm, h1 14 mm, h2 24 mm, Poids 5,7 kg
• DN 125 : Da 220 mm, Di 150 mm, h1 16 mm, h2 24 mm, Poids 6,6 kg
• DN 150 : Da 250 mm, Di 175 mm, h1 16 mm, h2 24 mm, Poids 8,3 kg
• DN 200 : Da 300 mm, Di 225 mm, h1 16 mm, h2 24 mm, Poids 10,8 kg
• DN 300 : Da 400 mm, Di 305 mm, h1 20 mm, h2 24 mm, Poids 20,8 kg

Accessoires

• Essuie-verre pour nettoyage manuel
• Écrans/Revêtements de protection FEP
• Différents modèles de lampes LED

Caractéristiques techniques

• Montage : À souder dans ou sur la paroi (similaire à DIN 28120)
• Tailles nominales : DN 50 - DN 300
• Pression nominale / plage d'application : applications sous vide jusqu'à -0,9 barg et pression de service jusqu'à 2,5 barg
• Résistance thermique : jusqu'à 200 °C (selon configuration)
• Verre : Verre borosilicaté (DIN 7080) — matériaux/ revêtements alternatifs sur demande
• Matériau des brides : Acier inoxydable (1.4571 / 316Ti)
• Matériaux d'étanchéité : configurables (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, silicone, etc.)
• Revêtements pour milieux agressifs : FEP ou Halar®
• Convient pour : milieux liquides et gazeux
• Fabricant / Marque : ACI Industriearmaturen
• Fabrication sur mesure et matériaux d'étanchéité personnalisés disponibles
