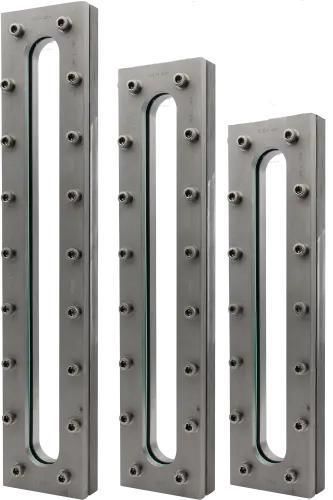

Hublot d'observation pour récipient Type 334

pour indicateur de niveaude surveillanceen acier inoxydable

Le regard de niveau longitudinal type 334 est une lunette de grande surface rectangulaire/conjointe conçue pour l'encastrement ou le montage par soudure sur les parois de cuves et réservoirs, offrant une large fenêtre d'observation pour le contrôle de fluides liquides et gazeux. Il combine les fonctions des regards ronds et des indicateurs de niveau tout en permettant des configurations et matériaux client-spécifiques.

Conception & matériaux
La pièce comporte une vitre en verre borosilicaté (similaire à DIN 7081) logée entre des joints et vissée dans un cadre métallique. Le matériau standard des pièces métalliques est l'acier inoxydable 1.4571 (316Ti) ; d'autres matériaux sont disponibles sur demande. L'étanchéité est assurée par des joints plats choisis parmi une large gamme de matériaux adaptés à l'application.

• Verre standard : borosilicate (DIN 7081 ou selon spécification client)
• Métal standard : acier inoxydable 1.4571 (316Ti) ; matériaux alternatifs sur demande
• Matériaux d'étanchéité : joints fibreux et matériaux avancés tels que PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et bien d'autres (>50 matériaux de joints disponibles)

Structure (éléments éclatés)

• Vis
• Cadre de recouvrement
• Coussinet de verre
• Vitre d'observation
• Joint
• Cadre inférieur

Options

• Revêtement protecteur FEP ou Halar® pour une résistance chimique accrue
• Disque de protection en mica pour protéger la vitre contre les hautes températures et la vapeur
• Version haute température
• Version quasi sans espace mort
• Constructions spéciales / réalisations sur mesure

Dimensions (longueur totale standard / longueur de visualisation / poids)

• BL 270 mm — SL 200 mm — Poids 7,4 kg
• BL 340 mm — SL 270 mm — Poids 9,0 kg
• BL 410 mm — SL 340 mm — Poids 10,6 kg
• BL 480 mm — SL 410 mm — Poids 12,2 kg
• BL 550 mm — SL 480 mm — Poids 13,8 kg
• BL 620 mm — SL 550 mm — Poids 15,4 kg
• BL 690 mm — SL 620 mm — Poids 17,0 kg
• BL 760 mm — SL 690 mm — Poids 18,6 kg

Remarques d'application
Le type 334 offre une fenêtre d'observation rectangulaire nettement agrandie par rapport aux types plus petits, adaptée à la surveillance visuelle des milieux liquides et gazeux. Le verre standard est le borosilicate ; si les températures ou conditions de procédé dépassent ses limites, des disques de protection en mica ou des conceptions haute température sont disponibles. Les revêtements FEP/Halar® protègent la vitre contre les produits chimiques agressifs.

Caractéristiques techniques

• Dénomination : regard de niveau longitudinal type 334
• Pression nominale (standard) : PN 3
• Application type : à encastrer ou à souder sur paroi de cuve (indicateur de niveau / regard)
• Métal standard : acier inoxydable 1.4571 (316Ti) — autres matériaux sur demande
• Verre standard : borosilicate (semblable à DIN 7081) — verres spéciaux sur demande
• Options de température : 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (limitations selon verre/ protection ; versions haute température disponibles)
• Médias : liquides et gazeux
• Longueur totale (BL) : 270–760 mm (différentes SL / poids listés ci‑dessus)
• Accessoires / variantes : revêtement FEP, revêtement Halar®, disque de protection en mica, versions haute température, versions quasi sans espace mort, constructions spéciales
• Conceptions sur mesure possibles ; large choix de matériaux de joint (>50)
