Hublot d'observation pour applications industrielles Type 336

pour récipientpour indicateur de niveaude surveillance

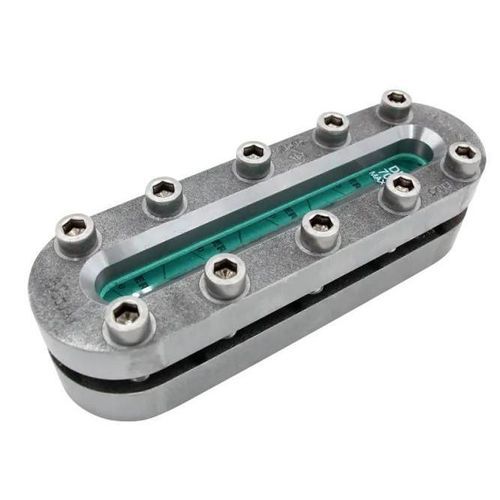

L'armature de regard longitudinal type 336 est une armature légère à verre rectangulaire offrant une ouverture de vue agrandie pour l'indication de niveau montée en paroi et l'observation générale dans réservoirs et appareils à des pressions d'utilisation relativement faibles (jusqu'à 6 barg). Elle combine des caractéristiques des verres ronds et des indicateurs de niveau et est disponible avec divers matériaux et options de protection.

Conception et matériaux
L'armature est fournie avec une plaque de verre de qualité en borosilicate (similaire à DIN 7081 ou selon spécification client), encadrée entre des joints et fixée mécaniquement par des vis pour assurer une étanchéité et une résistance à la pression permanentes. Le matériau standard de l'armature est l'acier inoxydable 1.4571 (316Ti) ; d'autres matériaux sont disponibles sur demande.

Étanchéité et protection
L'étanchéité est réalisée par des joints plats issus d'une large gamme de matériaux. Les matériaux de joint disponibles incluent des fibres courantes et des polymères avancés tels que PTFE (Teflon®), NBR, novaphit® MST-XP et KlingerSil® C4400, entre autres. Lorsque les limites du verre borosilicaté sont atteintes (température ou conditions de procédé agressives), l'armature peut être équipée d'une protection en mica et/ou de revêtements protecteurs (FEP ou Halar®) pour protéger le verre contre les hautes températures, la vapeur ou les produits chimiques agressifs.

Caractéristiques et options

• Conception légère avec ouverture de vue sensiblement agrandie par rapport au type 330
• Matériau standard : acier inoxydable 1.4571 (316Ti) ; autres matériaux sur demande
• Verre de lecture : borosilicate (DIN 7081 ou selon spécification client)
• Étanchéité par joints plats avec plus de 50 options de matériaux de joint (incl. PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Disque de protection en mica optionnel pour résistance aux hautes températures et à la vapeur
• Revêtement optionnel FEP ou Halar® pour résistance chimique
• Conception quasi sans zones mortes et possibilité de constructions/sur-mesure

Spécifications techniques

• Pression de service maximale : jusqu'à 6 barg
• Résistance thermique standard : jusqu'à 280 °C (versions haute température disponibles ; sélectionnable jusqu'à 400 °C)
• Médias compatibles : liquides et gaz
• Longueurs totales (face à face) disponibles : 250, 310, 370, 430, 490, 550, 610, 670 mm
• Pression nominale (PN) : 6
• Options de température (exemples) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Options : revêtement FEP ou Halar® ; disque de protection en mica ; version haute température ; conception quasi sans zones mortes ; constructions spéciales
• Composants standard visibles en vue éclatée : vis ; cadre de couverture ; coussinet de verre ; verre de lecture ; joint ; cadre de base
• Dimensions & poids (face à face BL / longueur d'observation SL / poids) :
  • BL 250 mm — SL 180 mm — Poids 5,6 kg
  • BL 310 mm — SL 240 mm — Poids 6,9 kg
  • BL 370 mm — SL 300 mm — Poids 8,2 kg
  • BL 430 mm — SL 360 mm — Poids 9,6 kg
  • BL 490 mm — SL 420 mm — Poids 10,9 kg
  • BL 550 mm — SL 480 mm — Poids 12,2 kg
  • BL 610 mm — SL 540 mm — Poids 13,6 kg
  • BL 670 mm — SL 600 mm — Poids 14,9 kg
