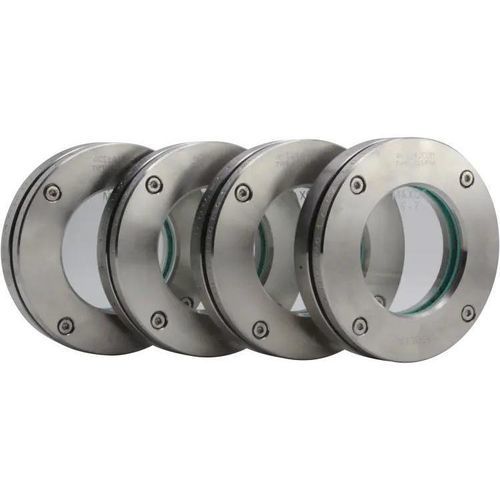

Hublot d'observation de surveillance Type 317

pour récipientpour produits chimiquesATEX

Le hublot de contrôle circulaire Type 317 est une ouverture de vision légère et plate destinée aux récipients en régime sans pression, conçue pour être soudée sur la paroi ou encastrée dans celle-ci (similaire à DIN 28120). Le vitrage est en verre borosilicaté chimiquement résistant, serré entre deux brides en acier inoxydable et associé à une large gamme de matériaux d'étanchéité éprouvés.

Construction et matériaux

• Corps / brides : acier inoxydable 1.4571 (316Ti)
• Verre : verre borosilicaté selon DIN 7080 (ou sur demande client)
• Joints : large choix de matériaux incluant joints fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres références

Tailles nominales disponibles (DN)

• DN 50, 80, 100, 125, 150, 200, 300, 400

Pression nominale

• PN 0 (sans pression) ; pression de service recommandée max. : 0,49 barg

Options de température (exemples)

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (selon verre, joints et protections)

Options / Accessoires

• Balai SGW avec lame en PTFE ou en silicone
• Éclairage LED pour zones Ex et non-Ex
• Dispositif de pulvérisation SVIII
• Revêtement FEP ou Halar®
• Disque de protection en mica
• Constructions spéciales / fabrication sur mesure possibles

Dimensions et poids (aperçu)

• Tailles nominales (DN) : 50, 80, 100, 125, 150, 200, 300, 400
• Da [mm] (diamètre extérieur de l’ensemble) : DN50 : 140 ; DN80 : 165 ; DN100 : 190 ; DN125 : 215 ; DN150 : 240 ; DN200 : 290 ; DN300 : 370 ; DN400 : 450
• Di [mm] (diamètre intérieur / diamètre du verre) : DN50 : 80 ; DN80 : 100 ; DN100 : 125 ; DN125 : 150 ; DN150 : 175 ; DN200 : 225 ; DN300 : 300 ; DN400 : 370
• h1 [mm] (épaisseur/hauteur 1) : DN50–200 : 10 ; DN300 : 15 ; DN400 : 20
• h2 [mm] (épaisseur/hauteur 2) : DN50–200 : 15 ; DN300 : 20 ; DN400 : 25
• Poids [kg] : DN50 : 2,0 ; DN80 : 2,8 ; DN100 : 3,2 ; DN125 : 4,3 ; DN150 : 5,1 ; DN200 : 6,8 ; DN300 : 12,2 ; DN400 : 23,0

Remarques supplémentaires / Aptitude

• Résistance thermique : jusqu’à 400 °C (selon choix du verre, des joints et protections)
• Convient pour fluides liquides et gazeux
• Plus de 50 matériaux de joints disponibles (joints fibre standards et joints haute performance comme PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Accessoires disponibles : balais, éclairages LED, écrans/protections FEP, disques en mica, etc.

Caractéristiques / spécifications techniques

• Modèle / série : Type 317 (ouverture de vision légère, non étanche à la pression)
• Utilisation prévue : soudée sur ou dans les parois de récipients pour observation/éclairage de l’intérieur
• Matériau standard : acier inoxydable 1.4571 (316Ti)
• Verre standard : verre borosilicaté DIN 7080 (alternatives sur demande)
• Pression nominale : PN 0 (sans pression)
• Pression de service recommandée maximale : 0,49 barg
• Tailles nominales disponibles : DN 50–400
• Options de température indiquées sur la fiche produit : 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C (sélection selon conception et matériaux)
• Options d’étanchéité : joints plats dans une large gamme de matériaux incluant PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, matériaux fibreux et autres références
• Options de protection : disque de protection en mica, revêtements FEP ou Halar® pour protection chimique/température
• Fabrication spéciale et constructions particulières possibles
