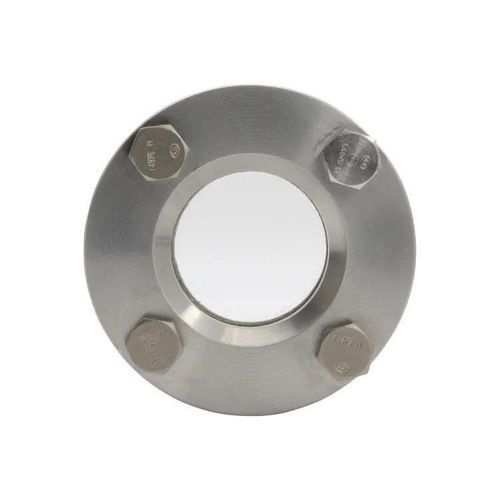

Hublot d'observation pour applications industrielles Type 394

pour récipientde surveillanceen acier inoxydable

Le hublot de contrôle circulaire fileté Type 394 est un regard de niveau à visser avec filetage intérieur, conçu pour l'observation visuelle de fluides liquides et gazeux. Disponible en plusieurs diamètres et classes de pression, il peut être équipé de revêtements de protection et d'un large choix de matériaux d'étanchéité pour applications industrielles.

Matériaux et verre

• Garniture : acier inoxydable 1.4571 (316Ti)
• Verre standard : verre borosilicaté selon DIN 7080 (autres types sur demande)
• Options de protection/revêtement : FEP ou Halar® ; disque de protection en mica optionnel pour résistance accrue à la température/vapeur

Connexion, dimensions et classes de pression

• Type de connexion : filetage intérieur (fileté) pour vissage
• Diamètres nominaux (NPS) : ½", 1", 1½", 2"
• Pression nominale (PN) : 16, 40, 63, 100, 160

Température et fluides

• Exemples de plages de température disponibles : 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Convient aux fluides liquides et gazeux

Joints, options et accessoires

• Étanchéité : joints plats issus d'une large gamme (>50 matériaux) comprenant matériaux fibres, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et autres joints de marque
• Options : racleur SGW (lame en PTFE ou silicone), revêtement FEP ou Halar®, protection en mica, conceptions spéciales
• Accessoires typiques : écran/protection FEP, disques ronds en mica, racleur pour hublot

Dimensions (extrait)

• En-tête tableau : PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Poids [kg]
• PN 16 — ½" — Da 70 — Di 15 — L 20 — Poids 0,8
• PN 16 — 1" — Da 95 — Di 25 — L 20 — Poids 1,5
• PN 16 — 1½" — Da 110 — Di 40 — L 20 — Poids 2,2
• PN 16 — 2" — Da 110 — Di 40 — L 20 — Poids 2,1
• PN 40 — ½" — Da 70 — Di 15 — L 20 — Poids 0,8
• PN 40 — 1" — Da 95 — Di 25 — L 20 — Poids 1,5
• PN 40 — 1½" — Da 110 — Di 40 — L 20 — Poids 2,2
• PN 40 — 2" — Da 110 — Di 40 — L 20 — Poids 2,2
• PN 63 — ½" — Da 95 — Di 15 — L 20 — Poids 0,8
• PN 63 — 1" — Da 95 — Di 25 — L 20 — Poids 1,5
• PN 63 — 1½" / 2" — comme PN 100
• PN 100 — ½" — Da 70 — Di 15 — L 20 — Poids 0,8
• PN 100 — 1" — Da 95 — Di 25 — L 20 — Poids 1,5
• PN 100 — 1½" — Da 110 — Di 40 — L 20 — Poids 2,2
• PN 100 — 2" — Da 110 — Di 40 — L 20 — Poids 2,2
• PN 160 — ½" — Da 70 — Di 15 — L 20 — Poids 0,8
• PN 160 — 1" — Da 95 — Di 25 — L 20 — Poids 1,8
• PN 160 — 1½" — Da 110 — Di 40 — L 20 — Poids 2,6
• PN 160 — 2" — Da 110 — Di 40 — L 20 — Poids 2,7
• Autres tailles et classes de pression disponibles sur demande
• Montage : à l'aide de clés à crochet comme pour DIN 11851

Aperçu rapide / points clés

• Pression nominale maximale : jusqu'à PN 160
• Résistance thermique : options disponibles jusqu'à 280°C (verres ou protections supérieurs sur demande)
• Convient aux fluides liquides et gazeux
• Tailles nominales : ½" – 2"
• Conceptions sur mesure possibles ; nombreux matériaux d'étanchéité (>50)

Caractéristiques / spécifications techniques

• Modèle : Type 394 (hublot circulaire fileté avec filetage intérieur)
• Marque : ACI Industriearmaturen
• Matériau du boîtier : acier inoxydable 1.4571 (316Ti)
• Verre standard : verre borosilicaté DIN 7080 (autres sur demande)
• Joints : joints plats issus d'une large gamme de matériaux (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, fibres, etc.)
• Pression nominale : PN 16 / 40 / 63 / 100 / 160
• Tailles nominales (NPS) : ½", 1", 1½", 2"
• Poids et dimensions typiques : voir liste des dimensions ci‑dessus (Da, Di, L, poids par PN/taille)
• Options : racleur SGW (PTFE/silicium), revêtement FEP/Halar®, protection en mica, conceptions spéciales
