Hublot d'observation pour applications industrielles Type 322

pour récipientde surveillancepour produits chimiques

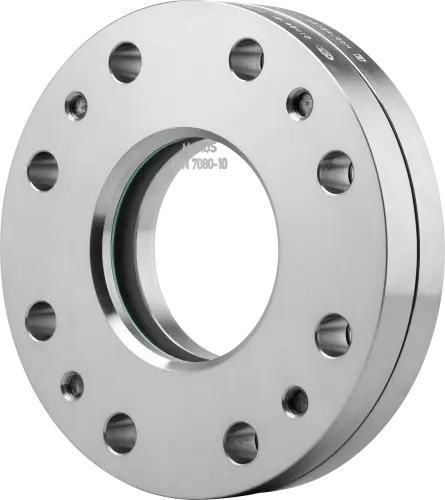

Le hublot circulaire Type 322 est une armature robuste, montée sur bride, conçue pour la surveillance visuelle de fluides liquides et gazeux dans des applications haute pression jusqu'à 160 barg. Il associe des brides renforcées, des plaques de verre borosilicaté surdimensionnées et des vis de précontrainte pour garantir l'étanchéité à pression et température élevées.

Conception et utilisation
Ce hublot est destiné au contrôle visuel direct sur cuves et récipients nécessitant une résistance accrue à la pression et à la température. Il est prévu pour une montage sur bride comparable à DIN 28121 et adapté aux environnements de process exigeants.

Éléments de construction clés

• Bride supérieure
• Coussinet de verre
• Plaque de vision (verre borosilicaté par défaut, surdimensionnée par rapport à DIN 7080)
• Joint
• Bride de base / bride porteuse
• Vis et vis de précontrainte pour le serrage du verre

Options / dispositifs de protection

• Éclairage LED pour observation éclairée (disponible)
• Disque de protection en mica pour protection thermique/à la vapeur
• Revêtement FEP ou Halar® pour protéger le verre contre produits chimiques agressifs ou lessives
• Dispositifs de lavage et essuie-glaces : non possibles pour le Type 322 en raison des hautes pressions d'utilisation
• Conceptions spéciales et adaptations disponibles sur demande

Données techniques et dimensions

• Tailles nominales (DN) : 40, 50, 80, 100
• Pression nominale (PN) : 40, 63, 100, 160
• Options de température (verre/joint selon exécution) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Vue rapide :
  • Pression de service maximale : jusqu'à 160 barg
  • Résistance thermique : jusqu'à 300 °C (selon verre et joint)
  • Médias : adapté aux milieux liquides et gazeux
  • Diamètres nominaux : DN 40–100
  • Accessoires disponibles ; conceptions spéciales possibles
• Dimensions (valeurs sélectionnées extrait tableau) :
  • DN / Di [mm] : DN 40 → Di 40 ; DN 50 → Di 50 ; DN 80 → Di 80 ; DN 100 → Di 100
  • H (PN 40) [mm] : 84 / 84 / 84 / 104 (pour DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm] : 84 / 84 / 84 / 104 (pour DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm] : 84 / 104 / 104 / 104 (pour DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm] : 94 / 104 / 104 / 121 (pour DN 40 / 50 / 80 / 100)
  • Da [mm] : selon DIN EN 1092-1

Caractéristiques / spécifications techniques

• Modèle / type : Type 322 (hublot circulaire)
• Montage : montage sur bride similaire à DIN 28121
• Diamètres nominaux : DN 40, DN 50, DN 80, DN 100
• Classes de pression nominale : PN 40, PN 63, PN 100, PN 160 (max. 160 barg)
• Résistance à la température : jusqu'à 300 °C selon choix du verre et du joint
• Verre : verre borosilicaté par défaut (surdimensionné par rapport à DIN 7080) ; option disque de protection en mica pour conditions extrêmes
• Protection chimique/corrosion : revêtement optionnel FEP ou Halar®
• Étanchéité / serrage : vis de précontrainte pour mise en tension du verre
• Accessoires & options : éclairage LED, disques en mica, revêtements, constructions spéciales
• Fabricant / Marque : ACI Industriearmaturen
