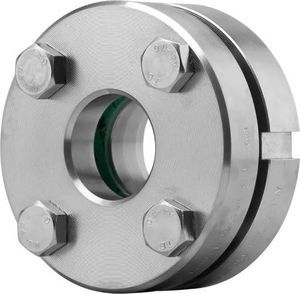

Hublot d'observation pour applications industrielles Type 335

pour récipientpour indicateur de niveaude surveillance

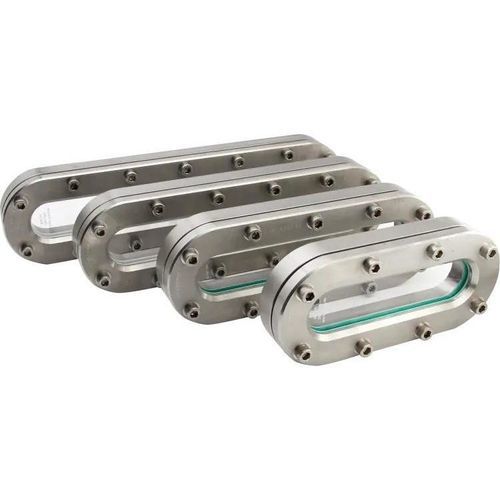

Le hublot de niveau longitudinal Type 335 est un hublot ovale et indicateur de niveau destiné à la fixation sur paroi de réservoir ou cuve, conçu pour une grande surface de vision à faibles pressions de service (jusqu'à 3 barg). La plaque de verre borosilicatée est enclavée entre des joints et vissée sur un cadre de base métallique pour assurer l'étanchéité et la résistance à la pression.

Principaux éléments

• Ouverture de vision ovale agrandie pour une meilleure observation par rapport aux hublots ronds
• Conception pour montage sur paroi (versions à souder ou à baguer)
• Plaque vitrée : verre borosilicaté (similaire à la DIN 7081) — matériaux alternatifs sur demande
• Matériau standard du corps : acier inox 1.4571 (316Ti) ; autres matériaux possibles sur demande
• Étanchéité assurée par joints plats issus d'une large sélection (dont PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400, etc.)
• Variantes de conception pour résistance chimique ou thermique accrue (revêtement FEP ou Halar®, disque de protection en mica, version haute température)
• Conception quasi sans zone morte et possibilité de réalisations spéciales

Options / composants additionnels

• Revêtement FEP ou Halar® pour résistance chimique
• Disque de protection en mica pour protection thermique/à la vapeur
• Versions haute température (voir les plages de température)
• Large choix de matériaux de joints (plus de 50 options)
• Accessoires disponibles (ex. : écran de protection FEP / revêtement)

Dimensions / masses (entre faces BL -> longueur utile SL et masse)

• BL 270 mm — SL 200 mm — Masse 6,3 kg
• BL 340 mm — SL 270 mm — Masse 7,9 kg
• BL 410 mm — SL 340 mm — Masse 9,5 kg
• BL 480 mm — SL 410 mm — Masse 11,1 kg
• BL 550 mm — SL 480 mm — Masse 12,7 kg
• BL 620 mm — SL 550 mm — Masse 14,2 kg
• BL 690 mm — SL 620 mm — Masse 15,8 kg
• BL 760 mm — SL 690 mm — Masse 17,4 kg

Caractéristiques techniques

• Nenndruck / Pression nominale : PN 3 (pression de service maximale jusqu'à 3 barg)
• Plages de température (selon exécution) : 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Matériau standard du corps : acier inox 1.4571 (316Ti) ; autres matériaux sur demande
• Matériau du verre : verre borosilicaté (DIN 7081 ou selon spécification client)
• Longueur entre faces : 270 mm – 760 mm
• Applications : adapté aux fluides liquides et gazeux ; utilisable comme indicateur de niveau à basse pression
• Protections / revêtements disponibles : écrans de protection FEP, revêtements FEP ou Halar®
• Remarques de conception : conception quasi sans zones mortes ; réalisations spéciales possibles ; possibilité de disque mica si la limite thermique du borosilicaté est dépassée

Matériaux & joints

• Corps standard : acier inox 1.4571 (316Ti)
• Verre : verre borosilicaté (type DIN 7081) ou alternative sur demande
• Joints plats : plus de 50 matériaux disponibles, dont PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Montage / composants

• Boulons
• Cadre de couvrement
• Patin de verre
• Verre d'observation
• Joint
• Cadre de base
