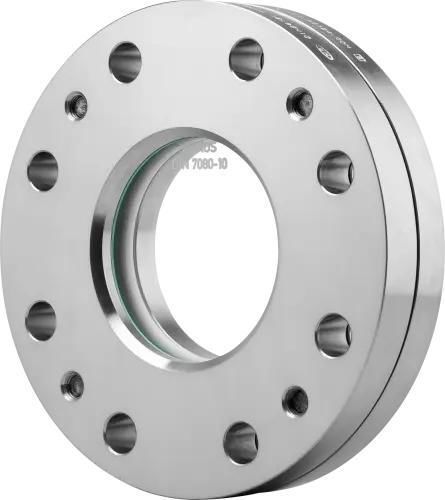

Hublot d'observation pour récipient Type 321

pour applications sanitairesde surveillancepour produits chimiques

Raccord flasqué pour verre d'observation circulaire (Type 321) destiné à l'observation ou à l'éclairage de l'intérieur d'appareils et réservoirs, conçu selon la norme DIN 28121. L'ensemble est livré pré-assemblé pour un montage direct sur bride et peut être remplacé intégralement en cas de casse du verre.

Options

• Wiper SGW avec raclette PTFE ou silicone
• Éclairage LED pour zones Ex et non-Ex
• Dispositif de pulvérisation SVII
• Revêtement FEP ou Halar®
• Disque de protection en mica
• Constructions spéciales sur demande

Caractéristiques / spécifications techniques

• Standard : Conception selon DIN 28121.
• Montage : Boulonné sur brides selon DIN EN 1092-1 ; livré pré-assemblé pour montage direct.
• Pression de service : disponible en PN 10 et PN 25 (max. 25 barg).
• Tailles nominales : DN 40 - DN 200.
• Plages de température : options 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (résistant jusqu'à 200 °C).
• Matériaux : brides en aciers inoxydables 1.4571 (316Ti) ou 1.4404 (316L).
• Verre : verre borosilicaté MAXSO® selon DIN 7080 (hautement résistant chimiquement).
• Étanchéité : joint annulaire ondulé revêtu PTFE placé en fermeture par pression pour aligner les parties de bride et protéger le verre (prévention de l'affaissement des joints ; aucun resserrage requis sur site).
• Domaines d'application : adapté aux milieux liquides et gazeux ; compatible alimentaire et résistant aux acides, bases et la plupart des produits chimiques agressifs (protection supplémentaire par mica ou revêtements si nécessaire).
• Maintenance : l'ensemble de l'armature peut être remplacé facilement en cas de casse du verre.
• Accessoires disponibles : essuie-vitre pour regard, projecteurs LED (différents modèles), écran/peinture de protection FEP, dispositifs de pulvérisation (p. ex. SV2/SVII), disques de mica ronds.

Dimensions (PN 10)

• DN 40 → Di 48 mm ; H 36 mm ; Da 150 mm ; L 18 mm ; K 110 mm ; Poids 3,8 kg
• DN 50 → Di 65 mm ; H 38 mm ; Da 165 mm ; L 18 mm ; K 125 mm ; Poids 4,6 kg
• DN 80 → Di 80 mm ; H 46 mm ; Da 200 mm ; L 18 mm ; K 160 mm ; Poids 8,2 kg
• DN 100 → Di 100 mm ; H 46 mm ; Da 220 mm ; L 18 mm ; K 180 mm ; Poids 9,3 kg
• DN 125 → Di 125 mm ; H 54 mm ; Da 250 mm ; L 18 mm ; K 210 mm ; Poids 13,8 kg
• DN 150 → Di 125 mm ; H 54 mm ; Da 285 mm ; L 22 mm ; K 240 mm ; Poids 19,5 kg
• DN 200 → Di 150 mm ; H 54 mm ; Da 340 mm ; L 22 mm ; K 295 mm ; Poids 28,7 kg

Dimensions (PN 25)

• DN 40 → H 38 mm ; Da 150 mm ; L 18 mm ; K 110 mm ; Poids 4,0 kg
• DN 50 → H 41 mm ; Da 165 mm ; L 18 mm ; K 125 mm ; Poids 5,0 kg
• DN 80 → H 50 mm ; Da 200 mm ; L 18 mm ; K 160 mm ; Poids 8,9 kg
• DN 100 → H 59 mm ; Da 235 mm ; L 22 mm ; K 190 mm ; Poids 14,0 kg
• DN 125 → H 66 mm ; Da 270 mm ; L 26 mm ; K 220 mm ; Poids 20,0 kg
• DN 150 → H 66 mm ; Da 300 mm ; L 26 mm ; K 250 mm ; Poids 26,9 kg
• DN 200 → H 66 mm ; Da 360 mm ; L 26 mm ; K 310 mm ; Poids 39,3 kg
