Hublot d'observation pour récipient Type 330

à souderde surveillancepour indicateur de niveau

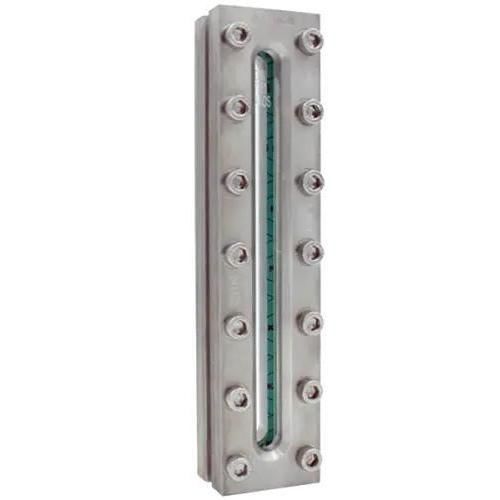

Présentation du produit Le regard longitudinal ACI de type 330 est un indicateur de niveau vertical rectangulaire permettant une observation fiable des niveaux de liquide dans les conteneurs fermés (chaudières, réservoirs, silos). Il peut être soudé dans la paroi du conteneur ou soudé sur celui-ci et est conçu pour des applications à haute pression et à haute température. Matériaux et options optiques

• Plaque de vision en verre borosilicaté selon DIN 7081 (ou comparable)
• Matériau du corps standard : acier inoxydable 1.4571 (316Ti) ; autres matériaux disponibles sur demande
• Étanchéité : joints plats sélectionnables dans une large gamme (>50 matériaux d'étanchéité) comprenant des joints en fibre, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 et d'autres matériaux de marque
• Mesures de protection : disque de protection en mica pour la protection contre les températures élevées et la vapeur ; revêtement FEP ou Halar® pour protéger le verre contre les produits chimiques agressifs ou les solutions alcalines
• Types optiques : voyant transparent pour les milieux clairs/colorés ; voyant reflex (DIN 7081 ou comparable) pour les récipients mal éclairés - remarque : les voyants reflex ne peuvent pas être combinés avec des disques ou des revêtements en mica

Options disponibles

• Revêtement FEP ou Halar®
• Disque de protection en mica
• Version haute température
• Version presque sans espace mort
• Constructions spéciales / conceptions personnalisées

Dimensions et poids (sélection)

• BL 140 mm : SL 79 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 2,8 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 3,4 kg
• BL 170 mm : SL 124 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 3,2 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 4,0 kg
• BL 220 mm : SL 174 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 4,0 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 5,0 kg
• BL 250 mm : SL 204 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 4,6 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 5,7 kg
• BL 300 mm : SL 264 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 5,3 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 6,6 kg
• BL 310 mm : SL 264 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 5,6 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 6,9 kg
• BL 350 mm : SL 304 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 6,3 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 7,8 kg
• BL 370 mm : SL 324 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 6,6 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 8,2 kg
• BL 400 mm : SL 354 mm ; Vue cachée 0 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 7,1 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 8,8 kg
• BL 500 mm : SL 454 mm ; Vue cachée 1x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 9,1 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 11,3 kg
• BL 600 mm : SL 564 mm ; Vue cachée 1x36 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 10,7 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 13,3 kg
• BL 620 mm : SL 564 mm ; Vue cachée 1x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 11,1 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 13,8 kg
• BL 700 mm : SL 654 mm ; Vue cachée 1x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 12,5 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 15,6 kg
• BL 740 mm : SL 694 mm ; Vue cachée 1x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 13,2 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 16,4 kg
• BL 800 mm : SL 754 mm ; Vue cachée 1x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 14,2 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 17,7 kg
• BL 930 mm : SL 884 mm ; Vue cachée 2x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 16,7 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 20,8 kg
• BL 1000 mm : SL 954 mm ; Vue cachée 3x46 ; h1/h2 (PN16) 20 mm ; Poids (PN16) 18,2 kg ; h1/h2 (PN40) 25 mm ; Poids (PN40) 22,6 kg

Performances clés

• Pression maximale de service : jusqu'à 40 barg
• Versions résistantes à la chaleur disponibles jusqu'à 400 °C (selon le type de verre et les options)
• Convient aux fluides liquides et gazeux
• Longueur totale : 140 - 1000 mm (diverses options BL)
• Fabrication sur mesure et constructions spéciales possibles

Caractéristiques / spécifications techniques

• Modèle / série : Type 330
• Matériau standard : Acier inoxydable 1.4571 (316Ti) ; autres matériaux sur demande
• Verre standard : Verre borosilicaté selon DIN 7081 (ou comparable)
• Pression nominale (PN) options : PN 16, PN 40
• Options de température (exemples) : 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C
• Longueur face à face (BL) : 140, 170, 220, 250, 300, 310, 350, 370, 400, 500, 600, 620, 700, 740, 800, 930, 1000 mm
• Options : Revêtements FEP/Halar, disque de protection en mica, version haute température, version presque sans espace mort, constructions spéciales
• Accessoires disponibles (par exemple, écrans de protection/revêtements)
