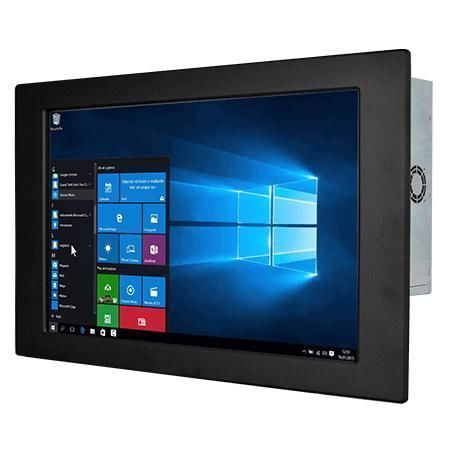

Panel PC à écran tactile résistif W24IF7T-PMA2

LCDrétroéclairage à LED24"

Présentation
Le Winmate W24IF7T-PMA2 est un PC panneau 24 pouces conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur (IHM). Il accepte les processeurs Intel® Core™ i3 / i5 / i7 de 9e génération, offre des options de stockage flexibles (M.2 et SATA 2,5"), de multiples E/S, TPM 2.0 et des montages panneau ou VESA adaptés aux environnements industriels.

Principales caractéristiques

• Écran 24.0" FHD (1920 x 1080), 250 nits
• Options CPU Intel® 9e génération Core™ i3 / i5 / i7
• Stockage flexible : M.2 NVMe/SATA + 2 x SATA III (2,5") avec support RAID 0/1
• Multiples E/S : 4 x USB 3.2 Gen1, ports série, 2 x LAN Gigabit
• Alimentation 12V DC (Din4 pin) ; sorties vidéo DP et HDMI
• TPM 2.0 et WLAN/Bluetooth optionnel via emplacement M.2

Points forts

• Option tactile résistif ou verre de protection sans fonction tactile
• Conception basse consommation avec refroidissement actif pour fonctionnement continu
• Montage panneau par défaut et montage arrière/VESA en option pour divers scénarios

Affichage

• Taille : 24.0 pouces
• Tactile / Verre : écran résistif (optionnel) ; verre de protection sans tactile (optionnel)
• Résolution : 1920 x 1080
• Luminosité : 250 nits ; Contraste : 3000:1
• Angles de vue : 89/89/89/89 ; Zone active : 527.04 x 296.46 mm

Système (spécifications)

• CPU : i7-9700TE par défaut (1.8 GHz up to 3.8 GHz) ; options i5-9500TE, i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64 Go
• Stockage : 128 Go SSD par défaut ; options jusqu'à 2 To ; M.2 2280 M-Key + 2 x SATA III
• Réseau : contrôleurs Intel® Gigabit Dual
• Sécurité & OS : TPM 2.0 ; Windows 10 IoT Enterprise (64-bit) ou Linux Ubuntu en option

Mécanique

• Dimensions : 606 x 376 x 76 mm ; Découpe : 560.5 x 327.5 mm
• Poids : 8.7 kg
• Montage : montage panneau (par défaut) ; VESA (optionnel)
• Boîtier : châssis métal ; Refroidissement : ventilation active

Environnement

• Humidité fonctionnement : 10%–90% HR (sans condensation)
• Température fonctionnement : 0°C à 50°C ; Stockage : -10°C à 60°C

Certifications

• CE
• FCC

Entrées / Sorties (I/O)

• USB : 4 x USB 3.2 Gen1 (Type-A)
• Ports série : 1 x RS232/422/485 (configurable) + 1 x RS232
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : Mic-in, Line-out, 2 haut-parleurs
• Extension : M.2 2280/2242 M-Key (NVMe/SATA) ; M.2 2230 E-Key (Wi‑Fi) ; PCIe 3.0 x16 optionnel
• Indicateurs : LED Power et Storage ; Bouton d'ajustement de luminosité
• Alimentation : 1 x 12V DC (connecteur Din4)

Contrôle & Accessoires

• Boutons : Power et Reset
• Accessoires : Adaptateur AC 100–240V vers DC, cordon d'alimentation, vis VESA, clips de montage, CD pilote & manuel (selon distribution)

Caractéristiques / spécifications techniques

• Modèle : W24IF7T-PMA2
• Écran : 24.0" FHD (1920 x 1080), 250 nits, 3000:1
• CPU : i7-9700TE / i5-9500TE / i3-9100TE
• Mémoire : Jusqu'à 64 Go DDR4 SO-DIMM
• Stockage : M.2 NVMe/SATA + 2 x SATA III (2.5") avec RAID
• Réseau : Dual Intel Gigabit
• Sécurité : TPM 2.0
• OS : Windows 10 IoT Enterprise (64-bit), Linux Ubuntu (optionnel)
• Montage : Panel mount par défaut, VESA optionnel
• Plage de fonctionnement : 0°C à 50°C, 10%–90% HR non-condensant
• Certifications : CE, FCC
