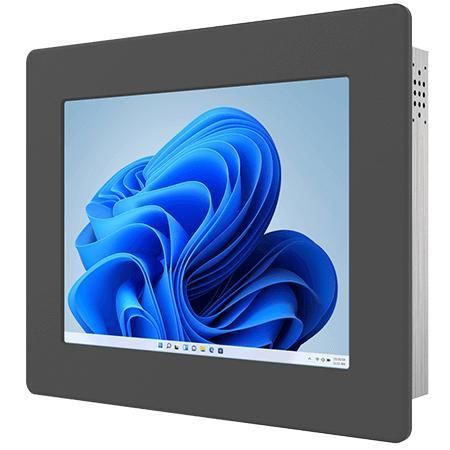

Panel PC à écran tactile résistif R10IAN3S-PMT2

TFT LCD10.4"Intel® Processor N100

Présentation
Le Winmate R10IAN3S-PMT2 est un Panel PC industriel 10,4 pouces en montage sur panneau, destiné au contrôle machine, à l'automatisation d'usine et aux IHM opérateur. Basé sur les processeurs Intel® Alder Lake‑N (N100 par défaut, N150 en option), il associe écran XGA, boîtier métallique sans ventilateur et E/S polyvalentes pour des environnements industriels.

Principales caractéristiques

• Écran 10,4” XGA TFT (1024 x 768), 500 nits
• Intel® Alder Lake‑N N100 (par défaut) ou N150 (option)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x Ethernet Intel® 2.5 Gigabit
• Nombreuses E/S : USB Type‑C (DP‑Alt), HDMI (option), USB 3.2 Gen2/Gen1, USB 2.0, ports série
• Montage sur panneau (par défaut) et montage VESA en option

Affichage et ergonomie

• Résolution XGA 1024 x 768, luminosité 500 nits, contraste 1000:1
• Angles de vue 88/88/88/88, zone active 210,4 x 157,8 mm
• Options : écran résistif tactile ou verre de protection non tactile

Système et stockage

• Processeur : Intel® N100 (par défaut) jusqu'à 3,40 GHz ; Intel® N150 (option) jusqu'à 3,60 GHz
• Mémoire : 4 Go par défaut, options 8 Go / 16 Go (1 x SO‑DIMM DDR5‑4800)
• Stockage : SSD NVMe jusqu'à 4 To ; 1 x SATA III pour disque 2,5" jusqu'à 2 To (disponible si NVMe non présent)
• Sécurité : TPM 2.0
• Systèmes : Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (Ubuntu ne supporte pas Wake on Touch)

Connectivité et extensibilité

• LAN : 2 x RJ45 2,5 Gigabit
• USB : 1 x USB 3.2 Gen2 Type‑C (DP Alt mode) ; 2 x USB 3.2 Gen1 Type‑A ; ports USB 2.0 selon configuration
• Série : 1 x RS232/422/485 sélectionnable + 1 x RS232
• Vidéo : 1 x HDMI 2.0b (option)
• Audio : 2 x haut‑parleurs intégrés
• Extension : 1 x M.2 2230 E‑Key pour module Wi‑Fi
• Indicateurs et contrôles : LED alimentation/stockage, potentiomètre de luminosité, bouton marche/arrêt et reset
• Alimentation : 12V DC (prise 2,5φ) ; adaptateur 12V 50W

Mécanique

• Dimensions : 284 x 234 x 55 mm
• Découpe : 262 x 199 mm
• Poids : 2,4 kg
• Boîtier métallique, conception sans ventilateur
• Montage : panel mount standard ; VESA en option

Environnement & certifications

• Température de fonctionnement : 0 °C à 50 °C ; stockage : -10 °C à 60 °C
• Humidité : 10% à 90% RH sans condensation
• Certifications : CE, FCC

Applications typiques

• Contrôle machine et automatisation
• Panneaux IHM opérateur
• Systèmes industriels embarqués

Caractéristiques techniques

• Modèle : R10IAN3S-PMT2
• Écran : 10,4" XGA (1024 x 768), 500 nits, 1000:1
• CPU : Intel® N100 (par défaut) / N150 (option)
• RAM : 4 Go par défaut ; jusqu'à 16 Go (SO‑DIMM DDR5‑4800)
• Stockage : 128GB SSD par défaut ; NVMe jusqu'à 4TB ; 1 x SATA III optionnel
• LAN : 2 x 2.5GbE
• Ports : USB‑C (DP Alt), USB‑A, USB2.0, RS232/422/485, HDMI (opt.), slot M.2 Wi‑Fi
• Alim : 12V DC ; adaptateur 12V 50W
• Dimensions / Découpe / Poids : 284 x 234 x 55 mm / 262 x 199 mm / 2,4 kg
• Certifications : CE, FCC
