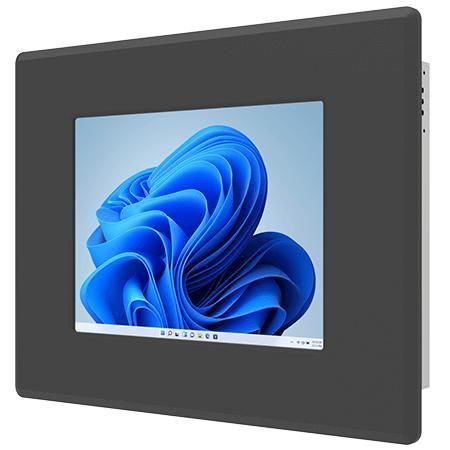

Panel PC à écran tactile résistif R08IAN3S-PMU1

TFT LCD8.4"Intel® Processor N100

Présentation
Le Winmate R08IAN3S-PMU1 est un Panel PC à montage sur panneau de 8,4 pouces destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur (HMI). Il intègre des processeurs Intel® Alder Lake‑N (N100 par défaut, N150 en option), un circuit graphique intégré Intel® UHD, une conception sans ventilateur et un boîtier métallique adaptés aux environnements industriels.

Principales caractéristiques

• Écran 8,4" SVGA (800 x 600) TFT, 600 nits
• Intel® Alder Lake‑N N100 (par défaut) ou N150 (option)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x contrôleurs Ethernet Intel® 2.5 Gigabit
• Connectivité: USB‑C (DP‑Alt), USB 3.2 Gen2/Gen1, USB 2.0, ports COM, HDMI (option)
• Montage: montage sur panneau standard; VESA en option

Affichage

• Taille: 8,4 pouces
• Résolution: 800 x 600 (SVGA)
• Luminosité: 600 nits
• Contraste: 600:1
• Angles de vue: 75°/75°/60°/70°
• Zone active: 170.4 x 127.8 mm
• Tactile / verre: écran tactile résistif optionnel; verre de protection optionnel

Spécification système

• Processeur: Intel® N100 (6M cache, jusqu'à 3,40 GHz) par défaut; Intel® N150 (6M cache, jusqu'à 3,60 GHz) en option
• Mémoire: 4 Go par défaut; options 8 Go, 16 Go (SO‑DIMM DDR5‑4800)
• Stockage: 128 Go SSD par défaut; options jusqu'à 4 To; 1 x SATA III pour SSD/HDD 2,5" si NVMe absent
• Réseau: 2 x 2,5 GbE Intel®
• Sécurité: TPM 2.0
• Systèmes d'exploitation: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (Ubuntu ne prend pas en charge Wake on Touch)
• Sans fil: option via emplacement M.2 2230 E‑Key

Mécanique

• Dimensions: 275 x 216 x 62 mm
• Découpe (cut out): 237 x 177 mm
• Poids: 1,9 kg
• Montage: panneau (standard); VESA en option
• Boîtier: métal
• Refroidissement: conception sans ventilateur

Environnement

• Humidité de fonctionnement: 10% à 90% HR, sans condensation
• Température de fonctionnement: 0°C à 50°C
• Température de stockage: -10°C à 60°C

Certifications

• CE
• FCC

Ports E/S

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (support DP Alt)
• Série: 1 x RS232/422/485 (par défaut RS232); 1 x RS232
• LAN: 2 x RJ45 2.5 Gbit
• Vidéo: 1 x HDMI 2.0b (option)
• Audio: 2 x haut‑parleurs
• Extension: 1 x M.2 2230 E‑Key pour module Wi‑Fi
• Indicateurs: LED alimentation et stockage; bouton/rotatif réglage luminosité
• Entrée alimentation: 1 x 12V DC, prise DC 2.5φ

Contrôle

• Boutons: 1 x Marche/Arrêt; 1 x Reset

Accessoires

• Adaptateur 100–240V AC vers 12V DC
• Câble d'alimentation
• Vis VESA (si sélection VESA)
• Clips de montage

Alimentation

• Tension: 12V DC
• Adaptateur recommandé: 12V 50W

Caractéristiques techniques

• Modèle: R08IAN3S-PMU1
• Marque: Winmate
• Écran: 8.4" SVGA (800 x 600), 600 nits, contraste 600:1
• Processeur: Intel® N100 (par défaut) ou N150 (option)
• Mémoire: SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• Stockage: 128 Go SSD par défaut, options multiples
• Réseau: 2 x Intel® 2.5 GbE
• Ports: HDMI (opt.), USB‑C DP‑Alt, USB 3.2 Gen2/Gen1, USB 2.0, COM
• Dimensions / Poids: 275 x 216 x 62 mm / 1,9 kg
• Température / humidité: 0°C à 50°C; 10%–90% HR non condensant
• Certifications: CE, FCC
