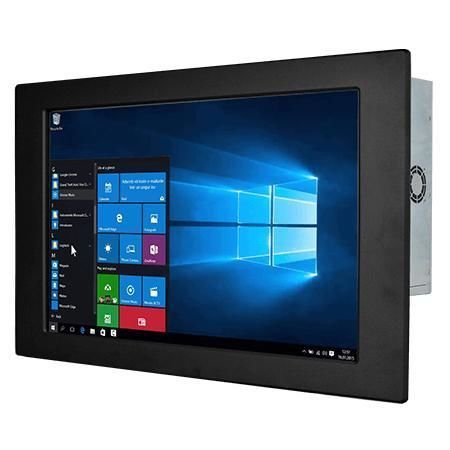

Panel PC à écran tactile multitouche W22IAD7T-PMA3

à écran tactile résistifà écran largeLCD

Présentation
Le Winmate W22IAD7T-PMA3 est un PC panel à montage sur panneau de 21,5 pouces destiné au contrôle machine, à l'automatisation d'usine et aux interfaces homme‑machine (IHM). Il est conçu autour des processeurs Intel® Alder Lake S (options i3/i5/i7/i9 et variantes T de 14e génération), propose plusieurs modes de montage, des surfaces tactiles ou verre de protection, double 2.5 GbE et de nombreuses E/S pour intégration industrielle.

Principales caractéristiques

• Écran 21,5" Full HD 1920 x 1080
• Processeurs Intel® Core™ i3 / i5 / i7 / i9 (Alder Lake S et options 14e gen T)
• 2 x SO‑DIMM DDR5 4800 MHz, jusqu'à 64 Go (32 Go par emplacement)
• Double Ethernet 2.5 Gigabit intégré
• Multi‑affichage : DP1.4a (par défaut) et HDMI 2.0b (optionnel)
• Multiples E/S : 4 x USB 3.2 Gen2x1 (Type‑A), ports série configurables
• Entrée 12 V DC (connecteur Din4), refroidissement par ventilateur

Mises en avant produit

• Performance processeur : les puces Alder Lake offrent un débit multi‑cœur adapté aux charges industrielles et aux tâches HMI simultanées.
• Options de surface : écran résistif en option ou verre de protection sans fonction tactile selon les besoins d'application.
• Conception thermique et énergétique : faible consommation ciblée et dissipation assistée par ventilateur pour fonctionnement continu.
• Flexibilité de montage : montage sur panneau par défaut, montage VESA en option ; vis VESA et clips de montage fournis selon configuration.

Certifications
CE, FCC

Accessoires (fournis / optionnels)

• Adaptateur AC/DC 100~240V (12V 220W)
• Cordon d'alimentation
• Vis VESA
• Clips de montage

Caractéristiques techniques

• Modèle : W22IAD7T-PMA3; Marque : Winmate
• Affichage : 21,5 pouces, 1920 x 1080, 250 nits, contraste 3000:1, angles de vue 89/89/89/89, zone active 476.64 x 268.11 mm
• Touch / Verre : Écran résistif (optionnel) ; Verre de protection sans tactile (optionnel)
• Processeurs : Intel® Core™ i3-12100TE (par défaut) ; i5-12500TE, i7-12700TE, i9-12900TE (option) ; options 14e gen T listées
• Chipset : Intel® R680E
• Mémoire : 2 x non‑ECC SO‑DIMM DDR5 4800MHz, jusqu'à 64 GB (32 GB par DIMM)
• Stockage : SSD 128GB (par défaut) ; options 256GB/512GB/1TB/2TB/4TB ; 2 x SATA III pour 2.5" (jusqu'à 2TB, RAID optionnel) ; 1 x M.2 2280 M‑Key (NVMe)
• Réseau : 2 x 2.5 Giga LAN (Intel)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Ubuntu 22.04 (Ubuntu ne supporte pas Wake on Touch)
• WLAN/BT : option via M.2 2230 E‑Key
• Ports USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type‑A)
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Sorties vidéo : 1 x DP1.4a (DP++), max 4096x2160@60Hz (par défaut) ; 1 x HDMI 2.0b (optionnel)
• Audio : Mic‑in, Line‑out
• Expansion : 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi)
• Alimentation : 1 x 12V DC Din4 pin connector ; adaptateur 12V 220W listé
• Mécanique : Dimensions 534 x 349 x 90 mm ; Découpe 508 x 302 mm ; Poids 7.2 kg ; Boîtier métal
• Refroidissement : conception avec ventilateur
• Environnement : Temp. fonctionnement 0°C à 50°C ; Temp. stockage -10°C à 60°C ; Humidité 10%–90% RH sans condensation
• Certifications : CE, FCC
