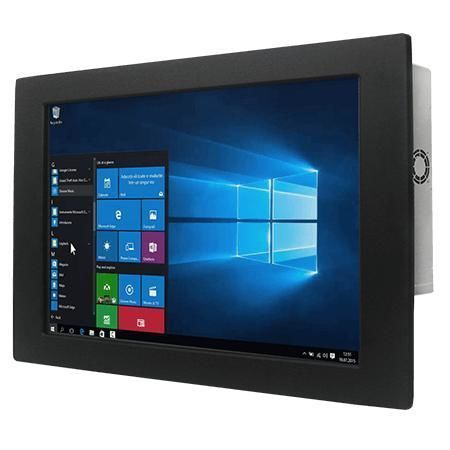

Panel PC à écran tactile résistif W18IF7T-PMA2

TFT LCD18.5"9th Generation Intel® Core™

Présentation
Le Winmate W18IF7T-PMA2 est un Panel PC 18,5" à montage sur panneau équipé de processeurs Intel® Core™ i3/i5/i7 de 9e génération (Coffee Lake Refresh). Conçu pour la commande machine, l'automatisation industrielle et les IHM opérateur, il offre des options de stockage flexibles, de nombreuses E/S et un boîtier métallique adapté aux applications OEM et intégrateurs.

Points forts

• Écran 18,5" 1366 x 768, luminosité 450 nits
• Options CPU Intel® Core™ i7/i5/i3 (série TE)
• Stockage flexible : M.2 NVMe/SATA et emplacements 2,5" SATA; RAID 0/1 optionnel
• Multiples E/S : 4 x USB 3.2 Gen1, 2 x Gigabit LAN, ports série, DP (HDMI optionnel)
• Alimentation 12 V DC (Din4 pin); TPM 2.0

Affichage

• Taille : 18,5 pouces
• Résolution : 1366 x 768
• Luminosité : 450 nits
• Ratio de contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 409.8 x 230.4 mm
• Tactile / Verre : Écran résistif optionnel ou verre de protection sans tactile (optionnel)

Spécifications système

• Processeur : Intel® Core™ i7-9700TE (par défaut); optionnel i5-9500TE, i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut; options 256/512 Go/1 To/2 To; M.2 2280 M-Key (NVMe/SATA) + M.2 pour Wi‑Fi
• Ethernet : 2 x Gigabit LAN Intel®
• Systèmes d'exploitation : Windows 10 IoT Enterprise (64-bit) ou Linux (optionnel)

Mécanique

• Dimensions : 520 x 340 x 70 mm
• Découpe (cut out) : 462 x 285 mm
• Poids : env. 5,3 kg
• Montage : montage sur panneau (par défaut); VESA optionnel
• Boîtier : métal; refroidissement par ventilateur

Environnement

• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10%–90% HR, non condensante

Certifications

• CE
• FCC

E/S

• USB : 4 x USB 3.2 Gen1 Type-A
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (par défaut); 1 x HDMI 1.4 (optionnel)
• Audio : Mic in, Line out, 2 x haut-parleurs
• Extensions : M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 optionnel
• Indicateurs & commandes : LED Power, LED Storage, régulateur de luminosité, boutons Power et Reset
• Alimentation : 1 x 12V DC Din4 pin

Contrôle

• Boutons : 1 x bouton Power; 1 x bouton Reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation, vis VESA, clips de montage
• CD drivers & manuel (selon configuration)

Caractéristiques / spécifications techniques

• Modèle : W18IF7T-PMA2
• Marque : Winmate
• Écran : 18.5", 1366 x 768, 450 nits
• CPU : Intel® Core™ i7/i5/i3 (9e gen, TE)
• Mémoire : jusqu'à 64 Go (2 x SO-DIMM)
• Stockage : M.2 NVMe/SATA + 2 x SATA III pour 2.5"; RAID optionnel
• E/S : 4 x USB3.2 Gen1, 2 x LAN, ports série, DP1.2, HDMI optionnel
• Alimentation : 12V DC Din4 pin
• Dimensions / Poids : 520 x 340 x 70 mm / ~5.3 kg
• Temp. fonctionnement : 0°C–50°C; Humidité : 10%–90% non condensante
• Certifications : CE, FCC
