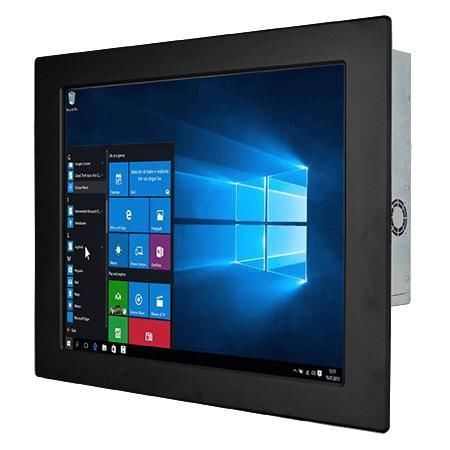

Panel PC à écran tactile résistif R19IF7T-PMA1

19"9th Generation Intel® Core™Intel® Core™ i7-9700TE

Présentation
Le Winmate R19IF7T-PMA1 est un Panel PC 19" à montage sur panneau, équipé de processeurs Intel® Core™ i3/i5/i7 de 9e génération (Coffee Lake Refresh). Il est conçu pour les applications de contrôle machine, d'automatisation d'usine et d'IHM opérateur, avec un focus sur l'exploitation en environnement industriel, la faible consommation, la flexibilité d'intégration et la disponibilité à long terme.

Principales caractéristiques

• Écran 19" résolution 1280 x 1024
• Processeur Intel® Core™ i3/i5/i7 (9e génération / Coffee Lake Refresh)
• Stockage flexible : 1 x 2,5" HDD et 1 x SSD ; prise en charge M.2
• Multiples E/S : ports série, 4 x USB 3.2 Gen.1
• Alimentation 12 V DC (connecteur Din4)
• Support DisplayPort jusqu'à 4096 x 2304 @ 60 Hz ; HDMI jusqu'à 4096 x 2304 @ 24 Hz (optionnel)

Affichage

• Taille : 19.0 pouces
• Résolution : 1280 x 1024
• Tactile / Verre : écran tactile résistif (option) ou verre de protection sans tactile (option)
• Luminosité : 400 nits
• Contraste : 1000:1
• Angles de vue : 85 / 85 / 80 / 80
• Zone active : 376.32 x 301.06 mm

Spécifications système

• Processeurs (par défaut / option) : Intel Core i7-9700TE 1.8GHz (jusqu'à 3.8GHz) par défaut ; Intel Core i5-9500TE 2.2GHz (jusqu'à 3.6GHz) optionnel ; Intel Core i3-9100TE 2.2GHz (jusqu'à 3.2GHz) optionnel
• Chipset : Intel® Q370
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64GB (32GB par DIMM)
• Stockage : 128GB SSD par défaut ; options 256GB / 512GB / 1TB / 2TB ; 2 x SATA III pour 2.5" SSD/HDD avec RAID 0/1 en option ; M.2 2280 M-Key (NVMe ou SATA) et M.2 2242 B-key
• Ethernet : 2 x contrôleurs Intel® Gigabit Ethernet
• Sécurité : TPM 2.0
• Système d'exploitation : Windows 10 IoT Enterprise (64-bit) en option ; Linux Ubuntu (options)
• WLAN / BT : prise en charge optionnelle via M.2 2230 E-Key

Mécanique

• Dimensions : 474 x 384 x 78 mm
• Découpe : 431 x 341 mm
• Poids : 6.9 kg
• Montage : montage sur panneau (par défaut) ; montage VESA (optionnel)
• Boîtier : châssis métallique
• Refroidissement : conception avec ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports E/S et interfaces

• USB : 4 x USB 3.2 Gen1 (Type-A)
• Série : 1 x RS232/422/485 (configurable, par défaut RS232) + 1 x RS232
• LAN : 2 x Gigabit LAN (RJ45)
• Vidéo : 1 x DisplayPort 1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : 1 x Mic in ; 1 x Line out ; 2 x haut-parleurs
• Extension : 1 x M.2 2280/2242 M-Key (NVMe ou SATA) ; 1 x M.2 2230 E-Key (Wi‑Fi) ; 1 x emplacement PCIe 3.0 x16 (optionnel)
• Indicateurs & commandes : LED alimentation ; LED stockage ; 1 x bouton de réglage de luminosité ; 1 x bouton Power ; 1 x bouton Reset
• Alimentation : 1 x 12V DC connecteur Din4

Accessoires

• Adaptateur 100~240V AC vers DC
• Cordon d'alimentation
• Visserie VESA
• Clips de montage
• CD de drivers & manuel

Caractéristiques / spécifications techniques

• Modèle : R19IF7T-PMA1
• Taille écran : 19.0"
• Résolution : 1280 x 1024
• Processeur : Intel® Core™ i7/i5/i3 (9e gen, Coffee Lake Refresh)
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM DDR4, jusqu'à 64GB
• Stockage : M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID optionnel)
• Réseau : 2 x Gigabit LAN
• Ports USB : 4 x USB 3.2 Gen1
• Ports série : RS232/422/485 et RS232
• Vidéo : DP1.2 par défaut, HDMI 1.4 optionnel
• Audio : Mic-in, Line-out, 2 x haut-parleurs
• Sécurité : TPM 2.0
• Alimentation : 12V DC (Din4)
• Dimensions / Découpe : 474 x 384 x 78 mm / 431 x 341 mm
• Poids : 6.9 kg
• Température d'utilisation : 0°C à 50°C
• Humidité : 10% à 90% RH non condensant
• Certifications : CE, FCC
