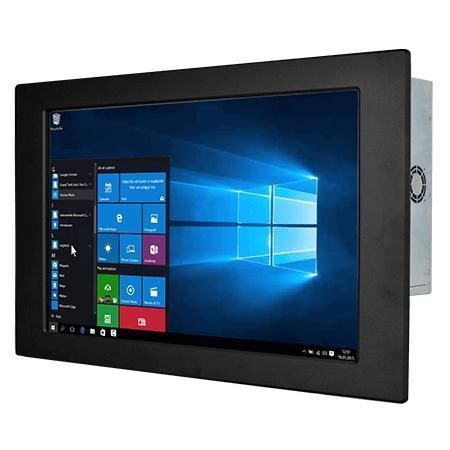

Panel PC à écran tactile résistif W22IF7T-PMA3

LCDrétroéclairage à LED21.5"

Résumé
Winmate W22IF7T-PMA3 est un PC industriel tout-en-un 21,5" à montage sur panneau, conçu pour la commande machine, l'automatisation d'usine et les interfaces opérateur (IHM). Équipé de processeurs Intel® Core™ de 9e génération, il offre stockage flexible, nombreuses E/S, TPM 2.0 et options Windows/Linux, dans un boîtier métal ventilé adapté à un usage industriel continu.

Principales caractéristiques

• Écran 21,5" Full HD (1920 x 1080), 250 nits
• Processeurs Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• M.2 NVMe/SATA + 2 x SATA III pour 2,5" SSD/HDD (RAID 0/1 option)
• 4 x USB 3.2 Gen1, 2 ports série, 2 x Gigabit LAN
• Alimentation 12 V DC (connecteur Din4); DP1.2 par défaut, HDMI 1.4 en option
• Options écran : tactile résistif ou verre de protection; TPM 2.0

Certifications

• CE
• FCC

Affichage

• Taille : 21,5 pouces
• Résolution : 1920 x 1080
• Luminosité : 250 nits
• Contraste : 3000:1
• Angles de vue : 89/89/89/89
• Zone active : 476.64 x 268.11 mm
• Tactile / Verre : écran résistif (option) ou verre de protection (option)

Système

• Processeurs : i7-9700TE (par défaut); options i5-9500TE, i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x non‑ECC SO‑DIMM jusqu'à 64 Go
• Stockage : 1 x M.2 2280 M-Key + 1 x M.2 2242 B-key; 2 x SATA III pour 2,5"; SSD par défaut 128 GB, options disponibles
• Réseau : 2 x contrôleurs Intel® Gigabit
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise (64-bit) ou distributions Linux en option
• Sans fil : module M.2 2230 E-Key en option

Mécanique

• Dimensions : 534 x 349 x 81 mm
• Découpe : 508 x 302 mm (variante 506 x 302 mm)
• Poids : env. 7,2 kg
• Montage : montage panneau par défaut; montage VESA en option
• Boîtier : métal; refroidissement par ventilateur

Environnement

• Humidité fonctionnement : 10%–90% RH non condensant
• Température fonctionnement : 0 °C à 50 °C
• Température stockage : -10 °C à 60 °C

Ports E/S

• USB : 4 x USB 3.2 Gen1 Type‑A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 Gigabit
• Vidéo : 1 x DP1.2 (par défaut); 1 x HDMI 1.4 (optionnel)
• Audio : Mic in, Line out, 2 haut‑parleurs
• Extensions : M.2 2280/2242, M.2 2230 E‑Key, PCIe 3.0 x16 optionnel
• Alimentation : 12 V DC (Din4 pin)

Contrôle

• Boutons : Power et Reset

Accessoires

• Adaptateur 100~240 V AC→DC, cordon d'alimentation, vis VESA, clips de montage, CD de drivers & manuel

Caractéristiques / spécifications techniques

• Modèle : W22IF7T-PMA3
• Marque : Winmate
• Affichage : 21,5" FHD, 250 nits
• CPU : i7-9700TE / i5-9500TE / i3-9100TE
• Mémoire : jusqu'à 64 Go DDR4
• Stockage : M.2 NVMe/SATA + 2 x SATA III
• I/O : 4 x USB3.2, 2 x GbE, ports série, DP/HDMI, audio
• Alimentation : 12 V DC (Din4 pin)
• Dimensions / Poids : 534 x 349 x 81 mm / ~7.2 kg
• Température / humidité : 0°C–50°C; 10%–90% RH
• Certifications : CE, FCC
