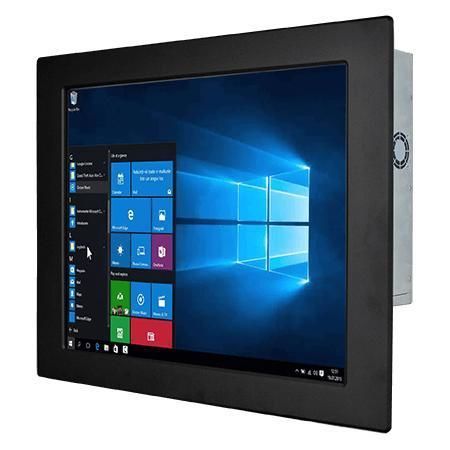

Panel PC à écran tactile résistif R17IAD7T-PMM1

LCD17"Intel® Core™ i9-12900TE

Présentation
Winmate R17IAD7T-PMM1 est un PC panel 17 pouces monté sur panneau, équipé de processeurs Intel® Core™ i9/i7/i5/i3 (Alder Lake / Raptor Lake en options). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il propose des E/S variées, des options de stockage extensibles et une disponibilité longue durée adaptée aux intégrations industrielles.

Principales caractéristiques

• Écran 17" monté sur panneau, résolution 1280 x 1024
• Processeurs Intel® Core™ Alder Lake / Raptor Lake (i3 / i5 / i7 / i9)
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go (32 Go par emplacement)
• Double Ethernet 2,5 Gbit intégré
• Multi-affichage : DP 1.4a (par défaut) et HDMI 2.0b (option)
• Connectique : 4 x USB 3.2 Gen2 Type-A, ports série
• Alimentation : entrée 12V DC (connecteur Din4)

Points forts / Conception et usage
PC Panel industriel haute performance pour fonctionnement continu et intégration système. Supporte écran résistif ou verre de protection optionnel (sans tactile). Conception thermique optimisée, faible consommation et possibilités d'extension modulaires (M.2, SATA, WLAN optionnel). Montage par panneau en standard, VESA en option.

Certifications

• CE
• FCC

Affichage

• Taille : 17.0 inches
• Résolution : 1280 x 1024
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 337.920 x 270.336 mm
• Touch / Verre : écran résistif optionnel ; verre de protection optionnel

Spécifications système

• Processeur : Intel® Core™ i3-12100TE par défaut ; options i5-12500TE, i7-12700TE, i9-12900TE ; modèles i3-14100T, i5-14500T, i7-14700T, i9-14900T listés en option
• Chipset : Intel® R680E
• Mémoire : 2 x non‑ECC SO‑DIMM, DDR5 4800MHz, jusqu'à 64GB
• Stockage : 128GB SSD par défaut ; options 256GB/512GB/1TB/2TB/4TB ; option 2 x SATA III pour 2.5" (RAID possible)
• Ethernet : 2 x contrôleurs Intel® 2.5 Gbps
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté)
• WLAN / Bluetooth : optionnel (M.2 2230 E-Key)

Ports E/S & Extension

• USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type A)
• Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096x2160@60Hz (par défaut) ; 1 x HDMI 2.0b optionnel
• Audio : Mic-in, Line-out
• Extension : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC Din4 pin

Mécanique

• Dimensions : 440 x 360 x 90 mm
• Découpe : 394 x 314 mm
• Poids : 5.9 kg
• Montage : Panel mount par défaut ; VESA optionnel
• Boîtier : métal
• Refroidissement : conception avec ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Boutons & Contrôles

• 1 x bouton Power
• 1 x bouton Reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation
• Visserie VESA (si applicable)
• Clips de montage

Caractéristiques techniques

• Modèle : R17IAD7T-PMM1
• Marque : Winmate
• Affichage : 17.0" / 1280 x 1024 / 350 nits
• CPU : Intel® Core™ i3/i5/i7/i9 (Alder Lake / Raptor Lake)
• Chipset : Intel® R680E
• Mémoire : 2 x DDR5 SO-DIMM jusqu'à 64GB
• Stockage : NVMe M.2 et options SATA III
• Ethernet : Dual 2.5 Gbps
• USB : 4 x USB 3.2 Gen2 Type-A
• Série : RS232/422/485 + RS232
• Sorties vidéo : DP1.4a (par défaut), HDMI 2.0b (option)
• Alimentation : 12V DC (Din4)
• Dimensions / Poids : 440 x 360 x 90 mm / 5.9 kg
• Certifications : CE, FCC
