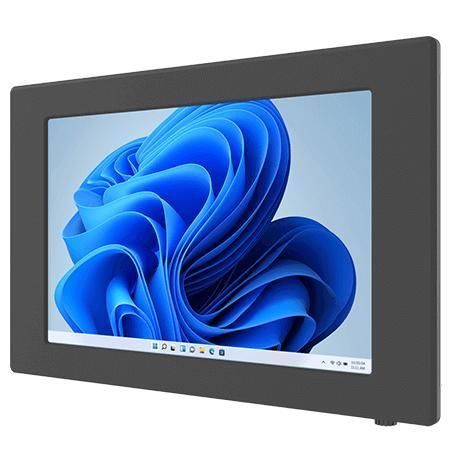

Panel PC à écran tactile résistif W10IAN3S-PMH2

TFT LCD10.1"Intel® Processor N100

Présentation
Le Winmate W10IAN3S-PMH2 est un PC Panel 10,1 pouces à montage sur panneau, conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Équipé d'un processeur Intel® Alder Lake‑N N150 (famille N100 mentionnée) avec graphiques UHD intégrés, il assure un traitement stable et une restitution visuelle adaptée aux environnements temps réel. Le produit est prévu pour une intégration embarquée et une disponibilité long terme.

Points forts

• Écran WXGA TFT 10,1 pouces (1280 x 800), 350 nits
• Processeur Intel® Alder Lake‑N N150 (famille Intel® N100 référencée)
• 1 x SO‑DIMM DDR5‑4800, extensible jusqu'à 16 Go
• Deux ports Ethernet Intel® 2.5 Gigabit
• Connectique flexible : HDMI (option), USB 3.2 Gen2 Type‑C (DP‑Alt), USB Type‑A, USB 2.0, ports COM
• Montage sur panneau en standard ; montage VESA en option ; boîtier métal, conception sans ventilateur

Caractéristiques techniques

• Affichage : 10,1 pouces ; 1280 x 800 WXGA ; 350 nits ; contraste 800:1 ; angles 85/85/85/85 ; zone active 216.96 x 135.6 mm ; tactile résistif ou verre de protection en option
• Système : Intel® Processor N100 family (N100/N150), jusqu'à 3,40 GHz ; 1 x SO‑DIMM DDR5‑4800 (8 Go par défaut, 16 Go optionnel) ; M.2 2280 NVMe SSD 128 Go par défaut (options jusqu'à 4 To) ; 1 x SATA III pour 2,5" SSD/HDD si NVMe absent ; TPM 2.0 ; OS optionnels Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04
• Mécanique : 286 x 182 x 50,5 mm ; découpe 252,5 x 162 mm ; poids 1,7 kg ; boîtier métal ; sans ventilateur
• Alimentation : entrée 12 V DC ; adaptateur 12 V 50 W

Connecteurs et montage

• USB : 2 x USB 3.2 Gen1 Type‑A ; 1 x USB 3.2 Gen2 Type‑C (support DP Alt. mode)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2,5 GbE RJ45
• Vidéo : HDMI 2.0b (option) ; Audio : 2 x haut‑parleurs
• Expansion : M.2 2280 M‑Key (NVMe), M.2 2230 E‑Key (Wi‑Fi)
• Montage : montage sur panneau standard ; VESA en option ; fixations et clips fournis selon configuration

Environnement, certifications et options

• Température fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10%–90% HR non condensante
• Certifications : CE, FCC
• Options : tactile résistif, module WLAN/BT, capacités de stockage et OS préinstallé

Applications et commandes

• Applications types : contrôle machine, postes HMI, supervision de production, systèmes embarqués
• Configurations disponibles sur demande : mémoire, capacité NVMe, option tactile, choix d'OS et accessoires de montage
