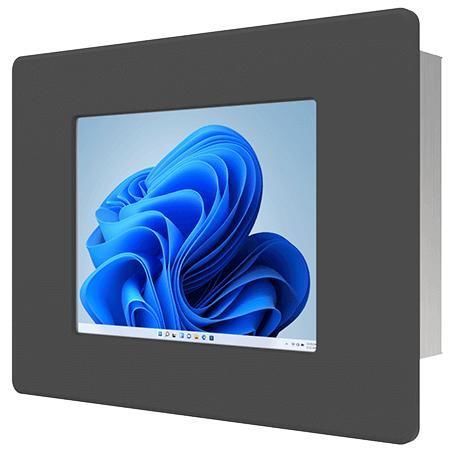

Panel PC à écran tactile résistif R06IAN3S-PMA1

TFT LCD6.5"Intel® Processor N100

Présentation
Le Winmate R06IAN3S-PMA1 est un Panel PC industriel 6,5 pouces en montage sur panneau, conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il associe un écran SVGA 6,5 pouces, un processeur Intel® Alder Lake‑N (famille N100/N150), une connectique E/S complète et deux ports Ethernet 2,5 Gb dans un boîtier métal sans ventilateur, adapté aux environnements industriels.

Principales caractéristiques

• Écran SVGA 6,5 pouces, 700 nits
• Processeur Intel® Alder Lake‑N (N150 / N100 selon configuration)
• 1 x SO‑DIMM DDR5‑4800 (jusqu'à 16 Go)
• 2 x Ethernet 2,5 Gigabit
• Vidéo & E/S : HDMI (option), USB 3.2 Type‑C avec DP‑Alt, ports USB Type‑A, USB 2.0, ports série COM
• Montage sur panneau par défaut ; support VESA en option ; boîtier métal fanless ; TPM 2.0

Affichage

• Taille : 6,5 pouces (SVGA 640 x 480)
• Luminosité : 700 nits ; Contraste : 600:1
• Angles de vue : 80/80/70/70 ; Zone active : 132,48 x 99,36 mm
• Options tactiles : écran résistif (option) ou verre de protection sans tactile (option)

Spécification système

• Processeur : Intel® Processor N100 / Alder Lake‑N family (N100/N150), jusqu'à 3,40 GHz
• Mémoire : 1 x SO‑DIMM DDR5‑4800 (8 Go par défaut, 16 Go en option)
• Stockage : 1 x M.2 2280 M‑Key NVMe (128 Go par défaut ; options 256/512 Go, 1/2/4 To) ; SATA III 2,5" optionnel si NVMe non présent
• Ethernet : 2 x contrôleurs Intel® 2.5 Gigabit
• Sécurité : TPM 2.0
• Systèmes d'exploitation optionnels : Windows 11 IoT Enterprise 64 bits / Windows 11 Pro 64 bits / Linux Ubuntu 24.04 (Wake on Touch non supporté)
• WLAN/BT : modules optionnels

Mécanique

• Dimensions : 218 x 164 x 55,6 mm ; Découpe : 192 x 144 mm
• Poids : 1,4 kg ; Boîtier : métal ; Refroidissement : sans ventilateur
• Fixation : montage sur panneau (par défaut) ; VESA optionnel

Environnement

• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Indice de protection frontal : IP65

Ports E/S

• USB : jusqu'à 2 x USB 3.2 Type‑A (Gen1/Gen2 selon configuration), 1 x USB 3.2 Gen2 Type‑C (DP‑Alt)
• USB additionnels : 4 x USB 2.0 (selon configuration)
• Série : jusqu'à 4 x COM (RS232/422/485 selon configuration)
• LAN : 2 x 2,5 GbE RJ45
• Vidéo : HDMI 2.0b (option)
• Audio : 2 x haut‑parleurs
• Extension : 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi)
• Indicateurs : LED power, LED storage
• Alimentation : 12V DC via connecteur 2,5φ

Alimentation & accessoires

• Tension : 12V DC ; adaptateur : 12V 50W
• Accessoires : adaptateur 100~240V AC→12V DC (optionnel), cordon d'alimentation, vis VESA, clips de montage

Contrôles

• 1 x bouton Power ; 1 x bouton Reset

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R06IAN3S-PMA1
• Écran : 6,5" SVGA (640 x 480), 700 nits
• CPU : Intel® N100 / Alder Lake‑N N150
• Mémoire : 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• Stockage : M.2 NVMe (128 Go par défaut, jusqu'à 4 To) ; SATA III optionnel
• LAN : 2 x 2,5 GbE
• USB : Type‑C (DP‑Alt), Type‑A USB 3.2, USB 2.0
• Série : RS232/422/485
• Montage : Panel mount par défaut, VESA optionnel
• IP frontale : IP65
• Temp. opérationnelle : 0°C à 50°C
• Dimensions / Poids : 218 x 164 x 55,6 mm / 1,4 kg
• Certifications : CE, FCC
