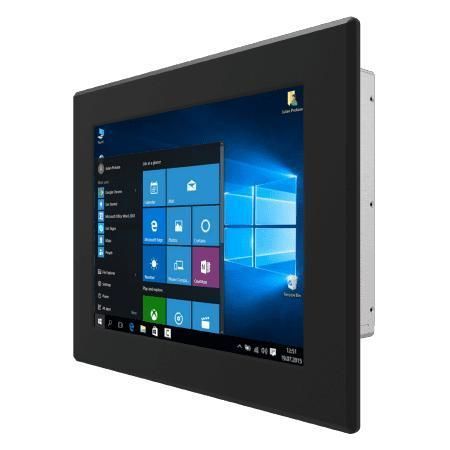

Panel PC à écran tactile résistif R15IT7T-PMC3

15"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Vue d'ensemble
Le Winmate R15IT7T-PMC3 est un Panel PC 15,0" à montage sur panneau équipé d'un processeur Intel® Core™ i5 (Tiger Lake), conçu pour la commande de machines, l'automatisation d'usine et les IHM opérateur. Il s'adresse aux acheteurs industriels, OEM et intégrateurs système nécessitant une disponibilité longue durée, de multiples E/S et une conception sans ventilateur pour un usage en milieu industriel.

Principales caractéristiques

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Résolution 1024 x 768, luminosité 300 nits, contraste 2000:1
• Support multi-affichage : DP / HDMI / LVDS / eDP
• Nombreuses E/S : ports série, USB, LAN, sorties vidéo et audio
• Alimentation 12V DC, boîtier métallique lüfterlos

Points forts et fonctionnalités

• Options de surface : écran tactile résistif (option) ou verre de protection (sans tactile)
• Conception fanless et dissipation thermique optimisée pour un fonctionnement continu
• Montage : montage sur panneau (par défaut) ou VESA en option ; options de montage arrière
• Sécurité : TPM 2.0 et modules sans fil optionnels (M.2 2230 E-Key)

Affichage

• Taille : 15,0 pouces
• Touch / Glass : écran résistif (option) ; verre de protection sans fonction tactile (option)
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm

Spécifications système

• Processeur : Intel Core i5-1135G7 2,4 GHz (jusqu'à 4,2 GHz)
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 Go (32 Go par DIMM)
• Stockage : SSD 128 Go par défaut ; options 256 Go / 512 Go / 1 To / 2 To / 4 To ; 1 x SATA III pour SSD/HDD 2,5" (optionnel)
• Ethernet : 2 x contrôleurs Intel® Ethernet (1 x Gigabit RJ45 ; 1 x 2,5 Gigabit RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Ubuntu 22.04 (Wake on Touch non pris en charge)

Mécanique

• Dimensions (L x H x P) : 400 x 320 x 70 mm
• Découpe (cut out) : 360 x 274 mm
• Poids : 4,2 kg
• Boîtier : châssis métallique
• Montage : panel mount (par défaut), VESA (optionnel)

Environnement

• Humidité de fonctionnement : 10% à 90% HR, non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports E/S

• USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• LAN : 1 x Gigabit RJ45 ; 1 x 2.5 Gigabit RJ45
• Vidéo : 1 x DP 1.4 (par défaut) ; 1 x HDMI 2.0 (optionnel)
• Audio : Mic-in, Line-out
• Expansion : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs : LED alimentation et LED stockage
• Réglage luminosité : 1 x bouton de réglage
• Alimentation : 1 x 12V DC connecteur Din4-pin

Contrôles et accessoires

• Boutons : 1 x Power, 1 x Reset
• Accessoires : adaptateur 100–240V AC vers 12V DC (120W), cordon d'alimentation, vis VESA, clips de montage

Alimentation

• Tension d'entrée : 12V DC
• Adaptateur : 12V 120W

Spécifications techniques

• Modèle : R15IT7T-PMC3
• Marque : Winmate
• Taille écran : 15,0"
• Résolution : 1024 x 768
• Processeur : Intel Core i5-1135G7 (Tiger Lake)
• Mémoire maximale : jusqu'à 64 Go
• Stockage : 128 Go SSD par défaut ; options jusqu'à 4 To ; baie SATA III optionnelle
• Réseau : Gigabit + 2.5 Gigabit
• Ports USB : 4 x USB 3.2 Gen2 Type-A
• Ports série : RS232/422/485 + RS232
• Sorties vidéo : DP1.4 (par défaut), HDMI 2.0 (optionnel)
• Dimensions : 400 x 320 x 70 mm
• Poids : 4,2 kg
• Températures : fonctionnement 0°C–50°C ; stockage -10°C–60°C
• Certifications : CE, FCC
