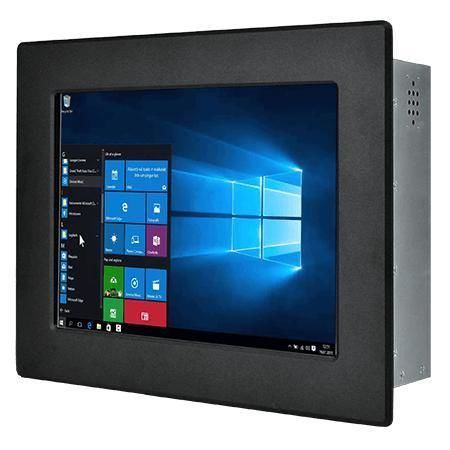

Panel PC à écran tactile résistif R10IE3S-PMT2

TFT LCD10.4"Intel® Celeron® N6211

Présentation
Le Winmate R10IE3S-PMT2 est un PC de panneau 10,4 pouces pour montage sur panneau équipé d'un processeur Intel® Celeron® N6211. Il est conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur (IHM) nécessitant une faible consommation, une longue disponibilité produit et de multiples options d'E/S.

Principales caractéristiques

• Écran 10,4" TFT XGA (1024 x 768), 500 nits
• Processeur Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• 1 x SO-DIMM, jusqu'à 16 Go DDR4 (4 Go par défaut)
• 2 x ports LAN 2,5 G (contrôleurs Intel®)
• Stockage et extension : M.2 2242 B-Key (SATA), M.2 2230 E-Key, option SATA III 2,5"
• Connectivité riche : USB3.2 Gen2x1, USB2.0, RS232/422/485, HDMI (optionnel)

Points forts de la conception

• Options de surface : écran tactile résistif ou verre de protection sans tactile
• Boîtier métal sans ventilateur et dissipation thermique optimisée pour fonctionnement continu
• Montage par défaut sur panneau, avec options de montage arrière et VESA pour intégration flexible

Affichage

• Taille : 10,4 pouces
• Tactile / Verre : écran résistif (option) ; verre de protection sans tactile (option)
• Résolution : 1024 x 768 (XGA)
• Luminosité : 500 nits
• Contraste : 1000:1
• Angles de vue : 88/88/88/88
• Zone active : 210,4 x 157,8 mm

Spécifications système

• Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Mémoire : 4 Go par défaut ; options 8 Go / 16 Go — 1 x SO-DIMM, max. 16 Go DDR4
• Stockage : 128 Go SSD par défaut ; options jusqu'à 2 To ; 1 x SATA III (2,5") optionnel
• Ethernet : 2 x Intel® 2,5 G LAN
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• WLAN/Bluetooth : support optionnel via M.2 2230 E-Key

Mécanique

• Dimensions : 284 x 234 x 55 mm
• Découpe (cut out) : 262 x 199 mm
• Poids : 2,4 kg
• Montage : montage sur panneau (par défaut) ; VESA (optionnel)
• Boîtier : métal
• Refroidissement : conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports E/S

• USB : 2 x USB 3.2 Gen2x1 (Type-A) ; 4 x USB 2.0
• Série : 1 x RS232/422/485 (configurable, défaut RS232) + 1 x RS232
• LAN : 2 x RJ45 2,5 G
• Vidéo : 1 x HDMI 2.0 (optionnel)
• Audio : 2 x haut-parleurs
• Extension : 1 x M.2 2242 B-Key (SATA) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Indicateurs : LED power, LED storage
• Réglage luminosité : molette d'ajustement
• Alimentation : entrée 12V DC, jack 2,5φ

Contrôle

• Boutons : 1 x bouton Power ; 1 x bouton Reset

Accessoires

• Adaptateur 100~240V AC vers 12V DC
• Cordon d'alimentation
• Vis VESA
• Clips de montage

Alimentation

• Tension nominale : 12V DC
• Adaptateur : 12V 50W

Caractéristiques / spécifications techniques

• Modèle : R10IE3S-PMT2
• Fabricant : Winmate
• Écran : 10,4" TFT XGA 1024x768, 500 nits
• Processeur : Intel® Celeron® N6211
• Mémoire : jusqu'à 16 Go DDR4 (1 x SO-DIMM)
• Stockage : 128 Go SSD (std), options jusqu'à 2 To ; support SATA III / M.2
• Réseau : 2 x 2.5 G LAN
• Connectique : USB3.2 Gen2x1 x2, USB2.0 x4, COM x up to 4, HDMI opt.
• Sécurité : TPM 2.0
• Dimensions/Poids : 284 x 234 x 55 mm / 2,4 kg
• Température de fonctionnement : 0°C à 50°C
• Certifications : CE, FCC
