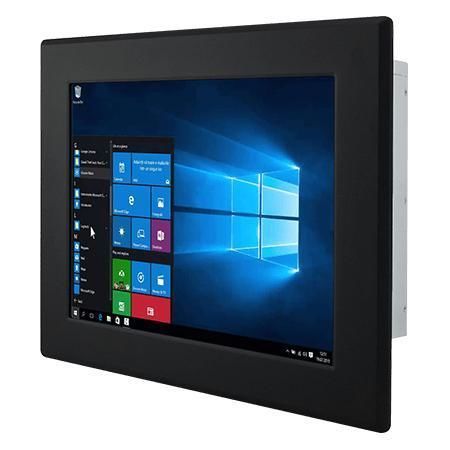

Panel PC à écran tactile résistif R15IP7T-PMC3

TFT LCD15"Intel® Pentium® N4200

Présentation
Winmate R15IP7T-PMC3 est un PC industriel à montage sur panneau de 15,0 pouces, équipé d'un processeur Intel® Pentium® N4200 (Apollo Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, il propose des options de stockage flexibles, de nombreuses interfaces et un boîtier métal sans ventilateur pour une intégration industrielle fiable.

Principales caractéristiques

• Processeur Intel® Pentium® N4200 (1,10 GHz de base, jusqu'à 2,5 GHz en burst)
• Stockage flexible : baie 2,5" HDD, M.2 2242 B-key et ports SATA III en option
• Multiples E/S : 2 ports série, 4 x USB 3.0 Type-A, 2 x Gigabit LAN
• Entrée d'alimentation 12 V DC (connecteur Din4)
• Support d'affichage : DisplayPort jusqu'à 4096×2160 @60 Hz ; HDMI jusqu'à 3840×2160 @30 Hz (optionnel)
• Conception sans ventilateur, boîtier métal, montage panneau (arrière/VESA optionnel)

Points forts

• Tactile résistif optionnel ou verre de protection sans tactile
• Faible consommation et dissipation optimisée pour fonctionnement continu
• Options de montage arrière et VESA pour flexibilité d'installation

Écran

• Taille : 15.0 pouces
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm
• Tactile / Verre : écran résistif (optionnel) ou verre de protection (optionnel)

Spécification système

• Processeur : Intel® Pentium® N4200 (1.1 GHz, jusqu'à 2.5 GHz)
• Mémoire : SO-DIMM dual-channel non-ECC, jusqu'à 16 Go
• Stockage : SSD 128 Go par défaut ; options 256 Go / 512 Go / 1 To ; 2 x SATA III pour SSD/HDD 2,5" (optionnel, support RAID)
• Réseau : 2 x Intel® Gigabit LAN
• Sécurité : TPM 2.0
• OS (optionnel) : Windows 10 IoT Enterprise (64-bit), Linux Ubuntu 20.04
• WLAN/Bluetooth : optionnel via M.2 2230 E-key

Mécanique

• Dimensions : 400 x 320 x 70 mm
• Découpe : 359 x 273 mm
• Poids : 4,2 kg
• Montage : montage panneau (standard) ; VESA en option
• Boîtier : métal
• Refroidissement : conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

Certifications

• CE
• FCC

Ports I/O

• USB : 4 x USB 3.2 Gen1 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 ; configuration 2 x RS232 en option
• LAN : 2 x Gigabit RJ45
• Vidéo : 1 x DisplayPort 1.2 (standard), 1 x HDMI 1.4 (optionnel), 1 x VGA (optionnel)
• Audio : 1 x Mic in, 1 x Line out, 2 x haut‑parleurs
• Extension : 1 x M.2 2242 B-key (SATA III SSD), 1 x M.2 2230 E-key (Wi‑Fi), 1 x PCIe 2.0 x1
• Indicateurs : LED power et LED storage ; commande de luminosité
• Alimentation : 1 x 12 V DC connecteur Din4

Commande & accessoires

• Boutons : Power et Reset
• Accessoires : adaptateur 100~240 V AC→DC, cordon d'alimentation, vis VESA, clips de montage, manuel/driver

Alimentation

• Tension : 12 V DC
• Adaptateur : 12 V 50 W (fourni ou optionnel selon configuration)

Caractéristiques techniques

• Modèle : R15IP7T-PMC3
• Marque : Winmate
• Écran : 15.0 pouces, 1024 x 768, 300 nits
• Processeur : Intel® Pentium® N4200
• Mémoire : jusqu'à 16 Go
• Stockage : M.2 et SATA 2,5" ; 128 Go SSD par défaut, jusqu'à 1 To
• Réseau : 2 x Gigabit LAN ; TPM 2.0
• Montage : panel mount par défaut ; VESA optionnel ; boîtier métal fanless
