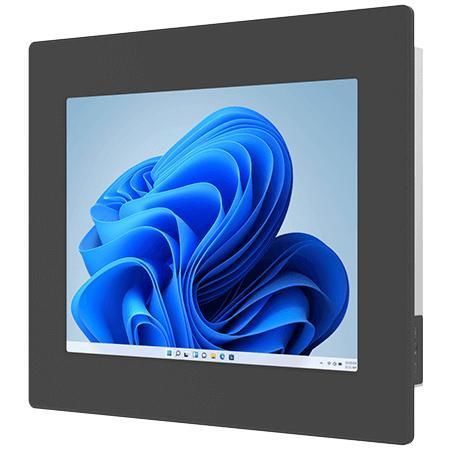

Panel PC à écran tactile résistif R12IAN3S-PMM2

TFT LCD12.1"Intel® Processor N100

Présentation
Winmate R12IAN3S-PMM2 est un Panel PC 12,1 pouces XGA à montage sur panneau, conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il associe des processeurs Intel® Alder Lake‑N (N100 par défaut, N150 en option), un boîtier métallique sans ventilateur et une connectique étendue pour les environnements industriels embarqués.

Points forts

• Écran TFT XGA 12,1 pouces (1024 x 768), 500 nits
• Intel® Alder Lake‑N (N100 par défaut, N150 en option)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x contrôleurs Intel® 2.5 Gigabit Ethernet
• Connectivité complète : HDMI (option), USB 3.2 Gen2 Type‑C (DP‑Alt), USB 3.2 Gen1 Type‑A, USB 2.0, ports COM
• Montage sur panneau (par défaut) et montage VESA optionnel ; boîtier métallique ; conception fanless

Applications typiques

• Contrôle de machines et automatisation industrielle
• IHM opérateur et postes de supervision
• Systèmes OEM embarqués nécessitant un cycle de vie long

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Affichage : 12,1 pouces ; Résolution : 1024 x 768 (XGA) ; Luminosité : 500 nits ; Contraste : 1000:1 ; Angles de vue : 89/89/89/89 ; Zone active : 245,76 x 184,32 mm ; Tactile/Verre : écran résistif optionnel ou verre de protection sans tactile optionnel
• Processeur : Intel® Processor N100 (6M cache, up to 3.40 GHz) par défaut ; Intel® Processor N150 (6M cache, up to 3.60 GHz) en option
• Mémoire : 4 Go par défaut ; options 8 Go / 16 Go ; 1 x SO‑DIMM DDR5‑4800, max. 16 Go
• Stockage : 128 Go SSD par défaut ; options 256 / 512 Go / 1 To / 2 To / 4 To ; 1 x SATA III pour SSD/HDD 2,5 pouces jusqu'à 2 To (disponible uniquement si NVMe SSD absent)
• Contrôleur Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• Sécurité : TPM 2.0
• Système d'exploitation : Windows 11 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Linux Ubuntu 24.04 (Wake on Touch non supporté)
• WLAN/Bluetooth : optionnel via fente M.2 2230 E‑Key
• Dimensions : 324 x 274 x 57 mm ; Découpe : 303 x 234,5 mm ; Poids : 2,6 kg
• Montage : Panel mount par défaut ; VESA en option ; Boîtier : métal ; Refroidissement : sans ventilateur
• Environnement : Humidité 10%–90% RH sans condensation ; Température de fonctionnement 0°C à 50°C ; Température de stockage -10°C à 60°C
• E/S : USB 2 x USB 3.2 Gen1 Type‑A ; 1 x USB 3.2 Gen2 Type‑C (DP Alt Mode) ; Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 ; LAN : 2 x RJ45 2,5G ; Vidéo : 1 x HDMI 2.0b (option) ; Audio : 2 x haut‑parleurs ; Extension : 1 x M.2 2230 E‑Key ; Indicateurs : LED power/storage ; Bouton de luminosité
• Alimentation : Entrée 1 x 12V DC (prise DC 2,5φ) ; Adaptateur : 12V 50W
• Contrôles : 1 x bouton Power ; 1 x bouton Reset
• Accessoires : adaptateur 100~240V AC vers DC ; cordon d'alimentation ; vis VESA ; clips de montage
